Bonjour,

Vous pouvez suivre le texte de l'énoncé et donner par exemple la loi des mailles qui fait tout le tour du circuit (branche PN en haut et branche R2 en bas), cela vous donne quoi ?

Dans votre schéma, vous auriez pu faire la première question, et en particulier indiquer le sens de la tension aux bornes de la diode.

Qui est mathias ?

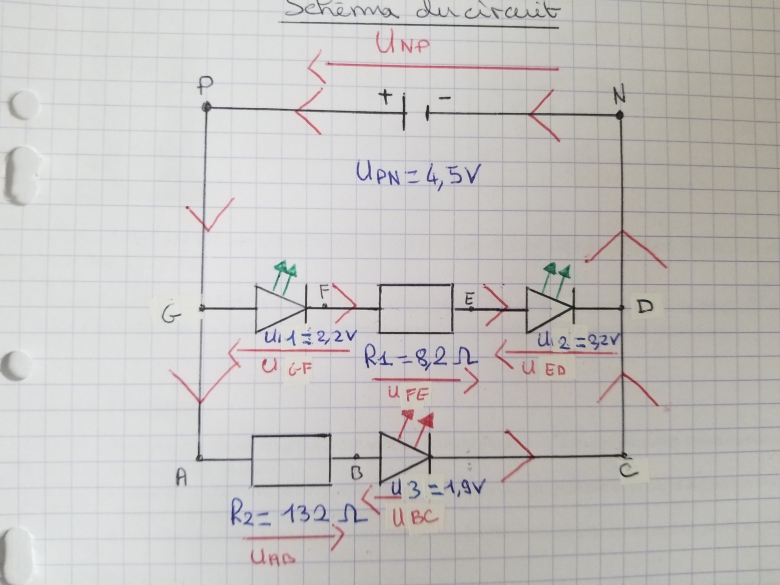

Bonjour je ne peux pas faire les circuit avec le matériel car c c'est un devoir maison et oui la première question je l'ai déjà faite je vous mets en pièce jointe le circuit avec les tensions.
Mathias est un personnage dans le sujet et enfaite mathias il a un problème et on doit lui aider.
Donc le sujet plus particulièrement c'est:

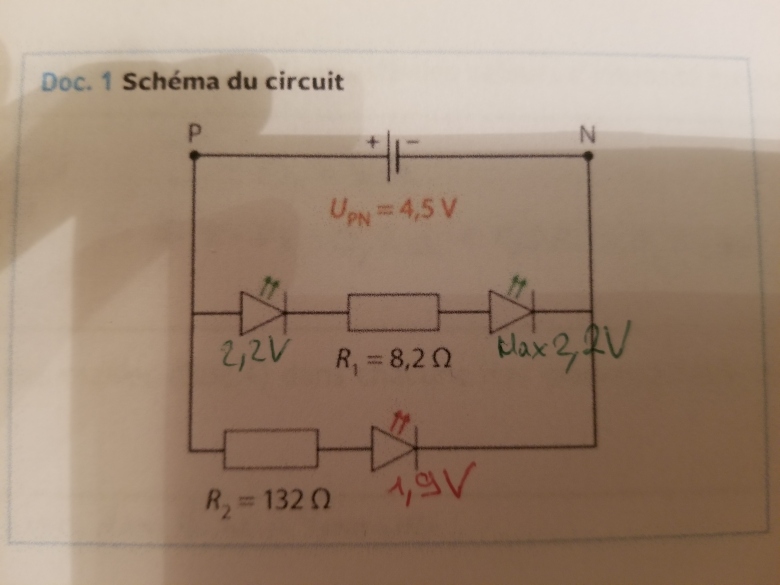

Mathias veut fabriquer un robot dont les yeux et la bouche s'allument d'après le circuit électrique du Doc. 1 ci- dessous. Les DEL (Diode Electroluminescente) vertes (pour les yeux) ont une tension maximale de fonctionnement de 2,2 V, et la DEL rouge (pour la bouche) a une tension maximale de fonctionnement de 1,9 V, sachant que l'intensité du courant dans chaque DEL ne doit pas dépasser 20 mA Intensité du camont <20 mm
Mais mathias n'est pas sur que cette contrainte soit satisfaite et il ne sait pas comment s'en assurer avant de brancher
Puis la suite est en haut

Donc, mathias ne sert à rien ...

Que donne la loi des mailles pour la maille NPACN ?

Oui Mathias ne sert a rien mais on peux pas faire la loi de mailles si c est pas les même unité parce qu on a:
+4,5V+132Ohm-1.9V
Ou on peux quand même même si c'est pas le même ?

La loi des mailles s'écrit avec des tensions, ici il y en a trois : une inconnue la tension aux bornes de R2 (celle que vous cherchez) et deux connues (diode et générateur).

Daccord bah je vais calculer la loi de mailles avec les 2 tensions
+4.5V-1.9V=2.6 mais cest pas normal non parce que Normalement faut que ça fasse ou ça soit vers le environ de 0 non ?

Il y a TROIS tensions : celle de la résistance, celle de la diode, celle du générateur et la somme fait zéro.

Daccord et du coup bah on doit faire quoi puisqu on a pas la tension de R2

Est ce que vous pouvez me montrer comment vous faites comme ça j'essaye de comprendre svp
Juste pour la 2 question svp

Loi des mailles : U(NP)+U(PA)+U(AB)+U(BC)+U(CN)=0

Remplacez chaque tension pas sa valeur (éventuellement nulle ou inconnue)

+4.5V(?)(?)-1.9V(?)=0
Voila j ai remplacé mais il manque des tensions

Apres bah il ya des branches qui n'ont pas de tensions il faut mettre quoi alors ?

Par exemple la branche U(PA) est un simple fil, donc la tension est nulle (une tension nulle est bien une tension).

Ahh daccord bah du coup cela donne ça
+4.5V+0V(?)-1.9V+0=0
Et du coup comment on calcule ça vu que ça donne 2.6V ?

Pourquoi vous obstinez-vous à mettre des points d'interrogation : quand on a une inconnue on ne la note pas "?" mais on lui donne un nom parlant : ici U(R2).

Récrivez votre équation, puis déterminez U(R2).

+4.5+0-1.9+0=0
Comme cela ?

Puis après je ne sais pas comment on calculer cela car celle donne 2.6 et non 0

Où est passé le point d'interrogation sensé représenter la tension aux bornes de U(R2) ?

Je n'ai pas dit de supprimer les points d'interrogation mais de les remplacer par leur valeur : 0 pour U(PA), U(R2) pour U(AB) ... En fait il suffit de suivre votre dessin.

Attention au sens (loi d'Ohm) !

+4.5+0+U(r2)-1.9+0=0
Puis après je ne sais pas comment on calcule .
Si vous pouvez le dire directement svp

Vous n'avez jamais vu en maths des équations du type : x+2=3, trouvez x ?

Si mais la c est parce que ya bcp de nombre du coup il faut tous les mettre a droite et laisser le U(R2) a gauche ?

U(r2)=-4.5-0+1.9-0
             =-2.6
+4.5+0-2.6-1.9+0=0
Cest ça ?

C'est bien cela.
Pour la suite,  il faudra faire attention, ce que vous appelez U(R2) est la tension U(AB) de votre schéma, dans le sens inverse de la loi d'Ohm.

Daccord merci puis après on doit faire la même choses avec la maille NPGD? Pour trouver la tension de R1?

C'est bien cela.

+Unp+Upg-Ugf+U(R1)-Ued+Udn=0
+4.5+0-2.2+U(R1)-2.2+0=0
U(R1)=-4.5-0+2.2+.2.2-0
             =-0.1
+4.5+0-2.2+0.1-2.2+0~0.2
C est bien cela ?

Pas vraiment : vous écrivez 5-2x2=2 !

Correction : je n'avais lu que la fin : U(R1) vaut bien 0,1 V

Par contre 5-(1+2x2) fait bien zéro.

Cest quoi 5-2×2=2?
Et puis pour la prochaine question comment je fais pour vérifier que les branches soit inférieure à 20mA? Et les branche c est chaque fil ou chaque dipôle
La formule de la loi dohm cest U=R×I donc on remplace le R par les deux résistances et I bah 20mA?

Daccord jai compris et vu que la loi dohm cest U=R×I
Ou U cest la tension en volt
         R c'est la résistance en Ohm
Et I l'intensité du courant en ampère
Donc on fait d'abord un premier calcul avec le R1 et on remplace le I par 20mA car il faut pas que les  branches dépassent 20mA et puis on fait la même choses avec R2
Cest bien ça ? Car la question cest:
A l'aide de la loi d'Ohm, calculer l'intensité du courant dans chaque branche et vérifier qu'elle est inférieure à 20mA?
Chaque branche c'est bien chaque fil ?

Comment fait on pour calculer I dabord?
Les branches sont donc celles qui relient le générateur les DEL et les résistances?
Il y en a donc 6 ?

Si je la connais mais bonn voila quoi
Les deux courants sont donc les deux résistances ?

Une résistance est une résistance et a comme unité l'Ohm.
L'intensité d'un courant est l'intensité d'un courant et a comme unité l'Ampère.

Si 4=2 * I, que vaut I ?

Donc pour R ce sont bien les deux résistances R1 et R2 ?
I vaut 2

Il faut recommencer le calcul que vous avez fait avec U=2I avec les deux résistances.

Donc du coup la formule c'est U=R×I
Pour trouver I cest donc:
I=U×R
U(R1)=-0,1V
R1=8.2 Ohm
U(R2)=-2.6V
R2=132 Ohm
Donc pour R1 cest -0.1×8.2=-0.82 A
Donc pour R2 cest -2.6×132=-343.2A
Cest bien ça ?

Parce que sur internet j ai trouver: U÷R

Daccord mais du coup c mieux de choisir quelle formule ?

Il n'y a pas à choisir : l'une est fausse, l'autre est la loi d'Ohm :

Donc pour trouver I on utilise I=U×R?

Je viens d'écrire que
Je n'ai pas écrit

Ok merci donc on utilise  I=U/R?

Oui
