Bonjour a tous,

je cherche à résoudre cet exercice et bien comprendre les étapes et formules, si quelqu'un peu avoir la patience de m'expliquer

La caractéristique d'une pile a pour équation:

U = 4.5 v pour I [ 0 ; 50 mA ]
U = 0     pour I [ 50 mA ; + ]

a) Quelle est la valeur minimale  de la résistance Ro que l'on peut brancher sur cette pile?

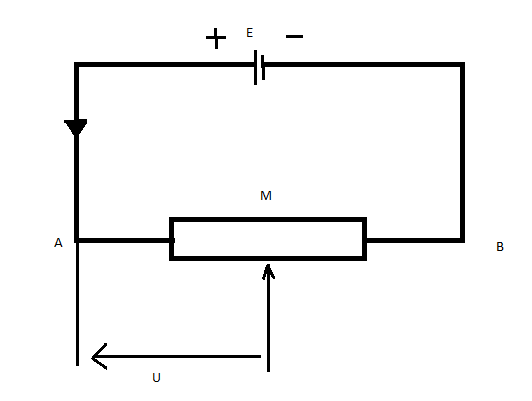

b) On réalise avec cette pile un montage potentiométrique grâce au branchement d'un conducteur ohmique de résistance maximale Rmax  = 180 .

Comment varie la tension U en fonction de la résistance R du conducteur ohmique ainsi branché.


a)  U = RI

U ne varie pas et est = à 4.5v
I max = 50 mA  sinon U ne fournit plus de courant

Rmin = 4.5 / 50 mA = 90

b) Uam = Ram/Rab  *  Uab

mais on sait que la résistance minimal doit être de 90 ohms donc

Uam varie entre  4.5 v quand Ram  =  Rab       (m est en b)

et    90/180 *   4.5 v quand Ram  =  90 ohms   soit Uam = 2.25 v.

c'est bon :?

merci beaucoup
