Mini Exo de DM Physique
Bonjour ! J'ai un petit problème concerant un exo de physique. Merci de bien vouloir m'aider ! Voici l'exercice:
Lorsqu'on place un fil très fin devant un faiseau laser, on observe, sur un écran, une tâche centrale de diffraction dont la largeur dépend de l'épaisseur du fil. Plus le fil est fin, plus la tache lumineuse centrale s'agrandit.
On mesure la largeur L de cette tache centrale pour différents fils de diamètre d. On obtient les résultats suivants:
| d (mm) | 0.09 | 0.26 | 0.30 | 0.50 |
| L (mm) | 48 | 17 | 15 | 9 |
1.Tacer le graphique, appelé courbe d'étalonage, représentant L en fonction de d.
2.La fonction L= f(d) est-elle linéaire ?
3. En plaçant un cheveu devant le faisceau laser, on obtient une tache centrale de largeur 40 mm. Utilier la courbe d'étalonnage pour déduire le diamètre du cheveu.

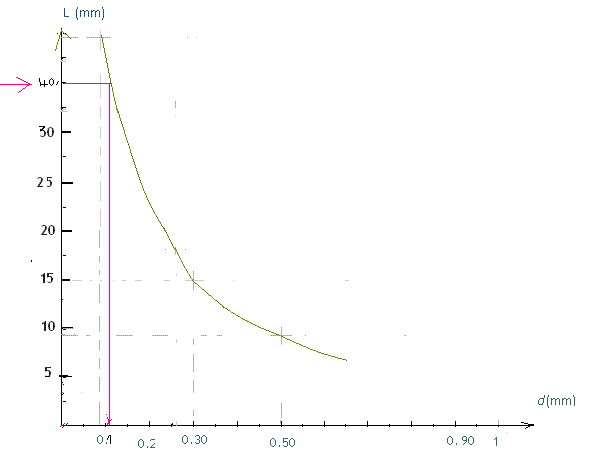

1.voir courbe d'étalonage, représentant L en fonction de d.
2.La fonction L= f(d) n'est linéaire .
3. pour le chevelu , centrale de largeur L=40 mm.
Utilies la courbe d'étalonnage pour déduire son diamètre du cheveu.
Merci beaucoup 122155 ! par contre, pour toutes les courbes d'étalonnages, je devrais faire un graphique du même genre que celui-ci ?
Quand je dis pour "toutes" je voulais dire que si on me demande de faire une courbe d'étallonnage, je vais devoir faire la même chose ?
on doit raisonner de cette manière:
sur mon axe des largeur (L) la valeur maximale doit etre 48 disons 50.
si je veux les répartir sur 10cm 50/10=5
donc 1cm---> 5mm de L => 10cm me suffisent.
sur mon axe des épaisseur du fil (d) la valeur maximale doit etre 48 disons 0,5.
si je veux les répartir sur 10cm 0,5/10=0,1
donc 1cm---> 0,1mm de L => 10cm me suffisent.
