Bonjour
Pouvez vous m'aidez pour cet exercice ? s'il vous plait

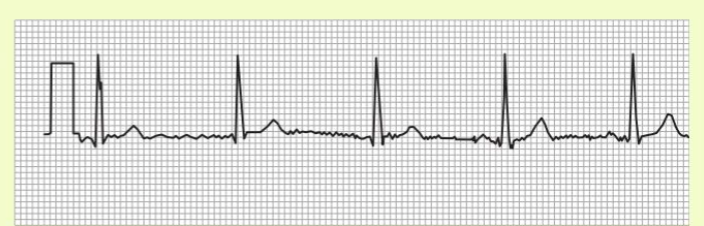

Le schéma ci contre est celui d'un ECG
Le document mentionne que 25 mm d'enregistrement correspond à 1 seconde
a - Ce signal est il périodique ?
b - Quels devraient être les réglages d'un oscillographe pour que la totalité de l'enregistrement soit sur l'écran?
L'écran de l'oscillo est quadrillé ---> il y a 4 carreaux
chaque carreau s'appelle une division, celle-ci est découpée en cinq parties égales
chaque partie égale correspond à 0,2 div ??
Bonjour
une période fait environ T = 1s ( c'est en fait la durée d'une pulsation quand le coeur est au repos)
si je règle la senibilité sur
comme l'écran comporte 10 divisions , je vais avoir beaucoup de périodes sur l'écran
donc prendre une sensibilité inférieure
Le dessin reprsente, je présume, un enregistrement sur papier.
Si on avait un dessin à l'échelle 1/1 (ou une autre mais clairement indiquée), on pourrait répondre aux questions.

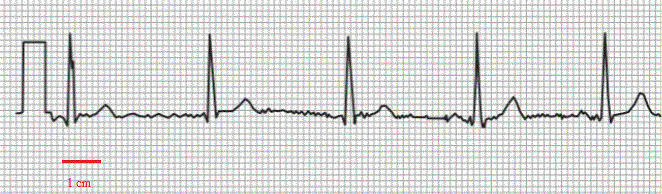

Dit autrement : A défaut d'un dessin à l'échelle 1/1, il manque un trait sur le dessin qui indique par exemple 1 cm
Comme par exemple :
Bonjour J-P
en fait tout est dans l'énoncé :
Le schéma ci contre est celui d'un ECG
Le document mentionne que 25 mm d'enregistrement correspond à 1 seconde
Quels devraient être les réglages de l'oscilloscope pour que la totalité de ce fragment d'
enregistrement soit sur l'écran ??
je trouve 3 cm pour une période ( distance entre 2 passages au sommet)
donc une période correspond à 3 divisé par 2,5
soit T = 1,2 seconde
l'écran de l'osillo comporte 10 divisions
Si une période correspond à 3 cm sur l'enregistrement (ce qu'il était impossible de déduire de ton énoncé initial pour les raisons que j'ai décrites), alors
T = 3/2,5 = 1,2 s
Alors l'entièreté de la portion d'enregistrement fait environ 5 s
Sur un oscillo, on a en général 10 divisions sur le temps et donc il faut choisir un balayage de : 5/10 = 0,5 s/div
Sauf distraction.
