Mesure de diamètre d'un cheveu
Bonjour j'ai besoin de votre aide pour comprendre mon exercice de physique .
L'énoncer est le suivant:
I-Utilisation d'un microscope muni d'un micromètre oculaire
On place sur la platine d'un microscope un fil métallique de diamètre d et on procède selon le protocole indiqué dans T.P. On note le nombre n de divisions occupées par le diamètre du fil sur l'échelle graduée. On recommence l'opération avec d'autres fils et on relève le tableau suivant :
| diamètre d(mm) | 0.090 | 0.26 | 0.30 | 0.50 | 1 |
| nombre de divisions n | 3 | 9 | 10 | 16.5 | 34 |

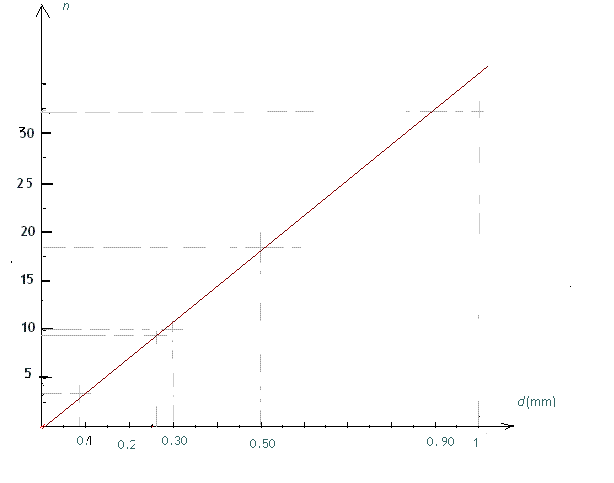

a- Tracer la courbe d'étalonnage représentant n en fonction de d .
b- On remplace le fil par un cheveu. Le nombre de divisions n est alors égal à 2 . En déduire le diamètre du cheveu .
II-Diffraction de la lumière
On mesure la largeur L de la tache centrale de diffraction pour différents fils métalliques de diamètre d. On obtient le tableau suivant :
| d(mm) | 0.09 | 0.26 | 0.30 | 0.50 |
| L(mm) | 48 | 17 | 15 | 9 |

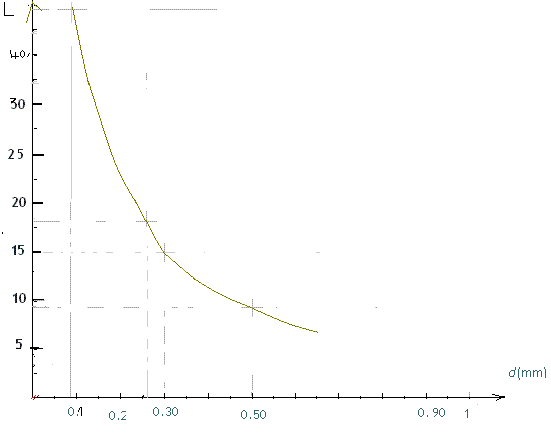

a-Tracer la courbe de l'étalonnage représentant L en fonction de d .
b-La relation entre L et d est-elle une relation de proportionnalité ?
c-Calculer le produit L.d pour chaque mesure . Conclure
d-On remplace le fil par un cheveu. La tache de diffraction à une largeur de 65mm. En déduire le diamètre du cheveu.
Merci de votre aide !
Merci pour le graphe ! et je voulais juste savoir pour la question 2 du I il faut remplacer tout les nombres de divisions par 2 ?
non

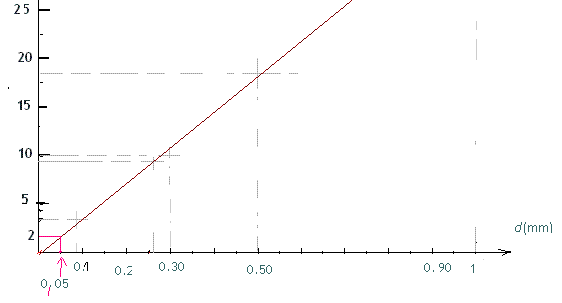

b- On remplace le fil par un cheveu. Le nombre de divisions n=2
le diamètre du cheveu . doit etre déduit de la courbe précédente.
on trouve d
0,05mm
merci beaucoup ! j'ai enfin presque terminer et compris mes exercices !!
ezt pouvez-vous me dire si j'ai fais une erreur parce que pour l'exercice:
II - b- La relatiopn entre L et d n'est pas une relation de proportionnalité ( mais je n'ai pas dis pourquoi)
c- L x d
48 x 0.09 = 4.32 mm
17 x 0.26 = 4.42 mm
15 x 0.30 = 4.5 mm
9 x 0.50 = 4.5 mm
le produit L x d évolue trés peu
II - b- La relatiopn entre L et d n'est pas une relation de proportionnalité
car :
elle est sous la forme
avec k=2
.D
