Bonjour à tous ! j'ai un petit soucis. Ma petite soeur doit faire un exercices de physique et comme je suis en 2nde et elle en 4ème je ne me souviens plus trop ^^ serait-il possible de m'aider SVP ?
Voici l'énoncé:
Un circuit est composé d'un lampe et d'un moteur branchées en série aux bornes d'un générateur.
1)Schématise ce circuit dans le cadre ci-contre, en y ajoutant deux voltmètres, en rouge celui mesurant la tension U, aux bornes du générateur, en bleu celui mesurant la tension U1 aux bornes du moteur. ( sa c'est fait !^^)
2)Comparer la tension aux bornes du générateur à la tension aux bornes de l'ensemble " lampe et moteur en série"( sa j'ai du mal ^^)
3) Déduis-en la relation mathématique liant U, U1 et la tension U2 aux bor,nes de la lampe. Nomme la loi utilisée.
Merci de me répondre rapidement j'ai besoin de vous

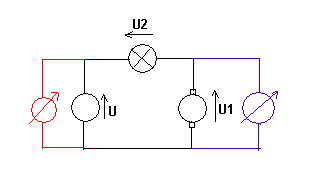

1)
-----
2)
La tension aux bornes du générateur est égale à la tension aux bornes de l'ensemble "lampe et moteur en série"
-----
3)
U = U1 + U2
U - U1 - U2 = 0
C'est la loi des mailles: la somme des différences de potentiel rencontrées le long d'une maille est nulle.
-----
Sauf distraction.
