La loi d'Ohm
Bonjour, j'ai besoin d'aide pour cet exercice de Physique-chimie niveau seconde concernant la loi d'Ohm :

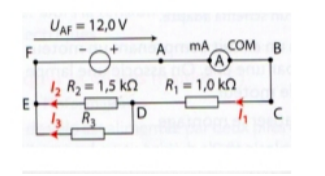

L'ampèremètre affiche une intensité de 6,0 mA.
1. Utiliser la loi d'Ohm pour déterminé la tension UCD.
2. En déduire la tension UDE à l'aide de la loi des mailles.
3. Déterminé les intensités I2 et I3 des courants circulant dans les branches du circuit électrique.
Information : Je n'ai absolument aucune idée comment faire cet exercice, je n'ai donc rien commencer.
(Je n'ai pas pu couper les écritures sur l'image)
Merci beaucoup pour votre aide.
malou edit > *image recadrée sur la figure*
Bonjour,
Dans cet exercice, il faut suivre le texte !
Il n'y a que 3 qui demande un minimum d'initiative.
1) Pour répondre à la question, il faut "utiliser la loi d'Ohm" entre C et D.
2) Pour répondre à la question, il faut utiliser "la loi des mailles"
Connaissez-vous la loi d'Ohm et la loi des mailles ?
Bonjour, et merci, justement je ne connais pas la loi d'Ohm et la loi des mailles ou du moins je ne les comprend pas.
Bonjour,
Pour la loi d'Ohm, vous l'avez déjà vu en quatrième, je suppose donc que vous connaissez U=RI, avec I l'intensité du courant qui traverse la résistance R et U la différence de potentiel entre ses bornes (dans 1, I et R sont connues, on charche U). Que ne comprenez-vous pas ?
Oui, mais plus exactement 1000 x 0,006 (6 mA et 1 k
), ce qui donne U=6V.
Pour la 2), la loi des mailles dit que, dans une maille, la somme des tensions est nulle.
L'avez-vous vu sous cette forme ? Que ne comprenez-vous pas ?
Vous l'avez peut-être vu sous la forme f.é.m.=
RI ?
Sinon, si vous vous rappelez de l'unicité du potentiel vu au collège, en partant de A et en y revenant, vous trouvez le même potentiel, donc la somme des différences de potentiel (tension) est nulle.
Ici UAB+UBC+UCD+UDF+UEF+UFA=0 avec des valeurs évidentes pour UBC...
Je les ai quand même indiquées pour qu'on voit bien qu'on fait un tour de A à A.
Ok encore merci, par contre j'ai du rater mon année de 4e
Concernant la question 3 je pense que l'intensité de I2 et I3 est de 3mA car il y'a deux branches donc 6/2 ?
par contre j'ai du rater mon année de 4e
Non, non ! En quatrième, vous avez vu uniquement l'unicité du potentiel ; je me suis simplement appuyé dessus pour la loi des mailles qui est au programme de seconde.
je pense que l'intensité de I2 et I3 est de 3mA car il y'a deux branches donc 6/2 ?
Cela serait vrai si les deux branches étaient équivalentes, donc R3=R2.
Pour la 3), il y a bien un peu plus de réflexion :
En 2) vous avez déterminé UDE tension aux bornes de R2=1,5k
, donc I2=?
Pour I3, vous utilisez ensuite la loi sous-entendue dans votre "il y a deux branches donc 6/2".
