Sujet: On réalise un circuit comportant un générateur, un interrupetur et un dipole résistif.
1) Réaliser un schéma de ce circuit électrique.
2) On souhaite mesurer l'intensité du courant. Compléter le schéma en insérant l'appareil de mesure dans le circuit.
3) On souhaite mesurer la tension aux bornes du dipole résistif. Compléter le schéma en insérant l'appareil de mesure dans le circuit.
4) L'intensité I=58 mA et la tension U=12,2V. En appliquant la loi d'Ohm, camculer la résistance R du dipole résistif. Arrondir à l'unité.
5) On mesure la résistance du dipole résistif avec un ohmmètre: il affiche R=210. Cette mesure est-elle différante de la valeur de R calculée?

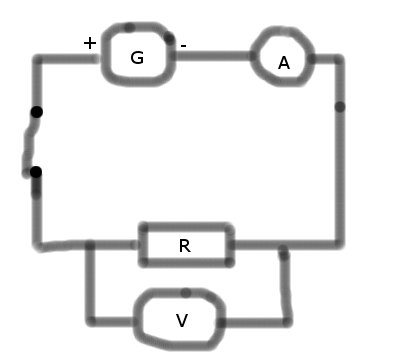

Ma réponse: 1);2) et 3) voir schéma, mais je s'ai pas si il faut mettre les polarités sur les appareils de mesure.
4) 58mA=0,058A
U=R*I
R=U/I
R=12,2/0,058
R=210
5) Non
je sais pas comment justifier cette réponse
Sujet: On réalise un circuit comportant un générateur, un interrupetur et un dipole résistif.
1) Réaliser un schéma de ce circuit électrique.
2) On souhaite mesurer l'intensité du courant. Compléter le schéma en insérant l'appareil de mesure dans le circuit.
3) On souhaite mesurer la tension aux bornes du dipole résistif. Compléter le schéma en insérant l'appareil de mesure dans le circuit.
4) L'intensité I=58 mA et la tension U=12,2V. En appliquant la loi d'Ohm, camculer la résistance R du dipole résistif. Arrondir à l'unité.
5) On mesure la résistance du dipole résistif avec un ohmmètre: il affiche R=210. Cette mesure est-elle différante de la valeur de R calculée?
Ma réponse: 1);2) et 3) voir schéma, mais je s'ai pas si il faut mettre les polarités sur les appareils de mesure.
4) 58mA=0,058A
U=R*I
R=U/I
R=12,2/0,058
R=210
5) Non
je sais pas comment justifier cette réponse
** image supprimée **
*** message déplacé ***
Bonjour bflavien1,
Tu n'as pas à justifier, ou alors tu dis simplement que l'ohmmètre à calculer de la même façon que toi, en utilisant le rapport Tension/Intensité.
Bonjour!
C'est juste.
Pour la 5) tu trouves le même résultat expérimentalement. J'explique: la question 4) te demandait la valeur de la résistance, c'est une valeur théorique.
La question 5) te demande de vérifier ce résultat expérimentalement et c'est ok.
Ok? Tu dis simplement que les résultats sont les mêmes
