pour la question 3 la normale c'est le trait épais noir perpendiculaire en O au dioptre  les valeurs des angles sont lisibles ,il suffit de regarder les rayons

4. n₂= n₁x sin i₁ / sin i₂

avec i1 l'angle d'incidence et i2 l'angle de réfraction

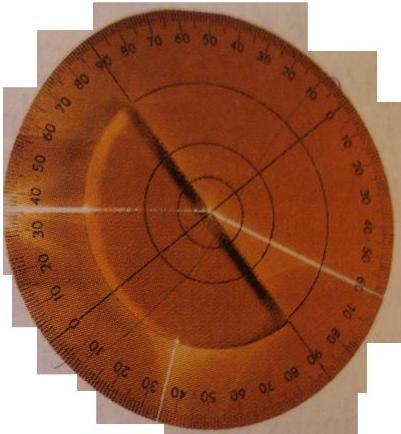

On considere le dioptre  plan constitue de l'air et du plexiglas et les trois rayons lumineux passant par le centre O du cercle gradue.

un dioptre est une surface de séparation entre deux milieux d'indice différents.Ici,c'est la face plane du demi cylindre en plexigas.
La normale (ou drite perpendiculaire) est la ligne noire sur la photo.
Le rayon incident (qui traverse l'air)arrive  par la gauche et il est horizontal.
Tu peux mesurer l'angle i₁ que fait ce rayon avec la normale et l'angle i₂(dans le plexiglas).
Ensuite tu appliques la loi Descartes

donc

4) (1 * sin1)/(sin1) = 1??


merci

donne les valeurs des angles d'incidence et de réfraction qui sont d'après moi respectivement de 54 ° et 30° par rapport à la normale

mmm

Bonjour,

Je n'ai pas compris comment utiliser la formule pour calculer, pouvez vous me donnez- 1 exemple svp ?

Merci

svp qq peu m'aider?

merci

je m'aperçois que j'ai fait une erreur!
Le rayon horizontal,qui vient de la gauche,pénètre dans le plexiglas en faisant un angle de 36° avec la normale (la ligne noire).
Lorsqu'il passe dans l'air,il est dévié .L'angle que fait ce rayon émergent avec la normale vaut 60°.
Si le milieu 1 est le plexiglas  et le milieu 2 est l'air ,on peut écrire:
i₁=36°
n₁=? (c'est l'indice de réfraction du plexiglas,que l'on cherche)
i₂=60°
n₂=1
On applique la loi de Descartes:
n₁.sin i₁ = n₂.sin i₂.
On isole le terme que l'on cherche (dans ce cas ,c'est n1 )
n_{[/sub] =.......
Je te laisse écrire l'expression littérale de n[sub]1} ,puis faire le calcul

Je réécris les dernières phrases
On isole le terme que l'on cherche (dans ce cas ,c'est n1 )
n₁=......
Je te laisse écrire l'expression littérale de n₁ ,puis faire le calcul

donc c'est

n1=sin60*1 :S?

il en manque un bout car tu n'as pas écrit l'expression littérale (c'est à dire sans les valeurs numériques

on a n₁.sini₁=n₂.sin i₂
on veut calculer n₁
l'expression littérale est:
  n₁=
fais le calcul

ni = (1* sin60)/(sin36) = 1.47

c'est tout bon!
Une des clés de réussite de ce type de problème est de bien résumer ce qu'on connait et ce qu'on cherche,comme je l'ai fait dans le post de 18h 37 .
C'est  d'ailleurs valable pour tout problème

Merci beaucoup a vous, Je serai capable d'expliquer tt ca en class. pour la prochine je vais utiliser cette methode.

Merci encore

Bonjour pouvez-vous me dire quel est le rayon réfléchi, rayon incident et le rayon réfracté (en fait le lumière passe d'abord par le plexiglas ou l'air )


Merci
