fibre optique à saut d'indice
j'ai un devoir et je n'ai rien compris pouvez - vous m'aider svp ...
LE SUJET :
Un rayon lumineux arrive de l'air sous une incidence ie=30° et pénètre dans le coeur d'une fibre optique , d'indice n1 . Données : n1=1.48 n2=1.46 nair=1.00
1.Calculer l'angle de réfraction r .
2.Calculer l'angle d'incidence i du rayon arrivant au point J sur la surface de séparation coeur-gaine .
3.L'indice de la gaine a pour valeur n2 . Calculer l'angle limite de réfraction entre les milieux n2 et n1
4.le rayon lumineux arrivant sous l'angle d'incidence ie=30° pourra -t - il se propager dans le coeur de cette fibre ?
5.Calculer la valeur limite i0 de l'angle d'incidence pour qu'un rayon lumineux pénétrant dans la fibre puisse s'y propager .
Bonjour,
Bienvenue sur l'
pour ton premier problème !
__________
Pour t'aider, tu dois bien comprendre que la figure qui accompagne l'énoncé est nécessaire.
Pour apprendre à insérer une image, une figure, un schéma, un graphique, un tableau (pas un énoncé !) clique sur la maison
Je pense que cette figure postée pour un exercice semblable devrait convenir (en remplaçant le i1 de la figure par ie de ton énoncé) :
D'accord ?
J'ai fait des figures adaptées à ton exercice :

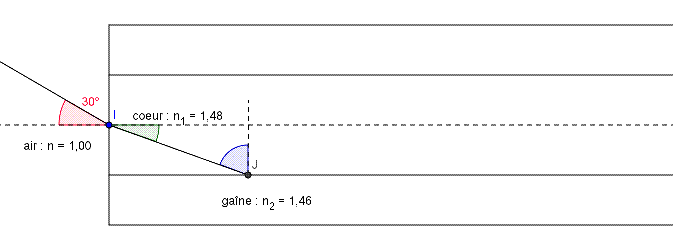

Première figure : la situation de l'énoncé, c'est-à-dire un angle d'incidence (angle rouge) de 30° à l'entrée de la fibre.
Les questions posées :
. que vaut l'angle de réfraction au point I (l'angle vert) ?
. que vaut l'angle d'incidence au point J (l'angle bleu) ?
. que se passe-t-il au point J ? Y a-t-il réflexion totale ?

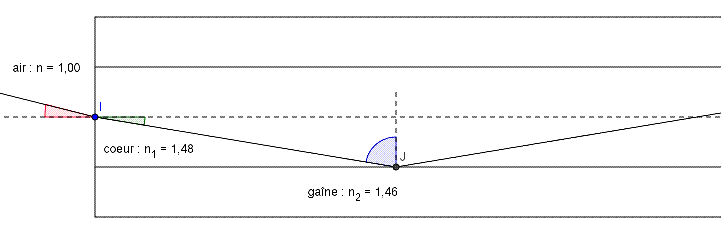

Deuxième figure : la situation souhaitée, telle qu'il y ait réflexion totale au point J
Les questions posées :
. que vaut au minimum l'angle d'incidence au point J (l'angle bleu)
. que vaut au maximum l'angle de réfraction au point I (l'angle vert)
. que vaut au maximum l'angle d'incidence au point I (l'angle rouge) ?
