fibre optique
bonjour , j'ai besoin d'aide pour mon DM , quelqu'un pourrait-il m'aider , s'il vous plaît ,
merci

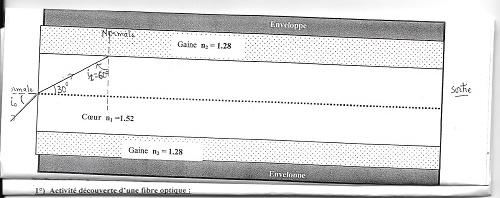

quel doit être la valeur de l'angle (i0)pour que l'angle de réfraction soit de 30° à l'intérieur de la fibre?
j'ai trouvé:1xsin(io)=1,52xsin(30) io=49,46°
si l'angle d'incidence entre le cœur et la gaine(i1)=60° quels doivent être l'angle de réflexion(r) dans le cœur de la fibre et l'angle de réfraction (i2) dans la gaine?
j'ai trouvé r=(i1)=60°
ensuite n1xsin(i1)=n2xsin(i2) sin(i2)=19racine de 3/32 ???
est-ce cela?
ensuite n1xsin(i1)=n2xsin(i2) sin(i2)=19racine de 3/32 ???
est-ce cela?
Je présume que tu as essayé d'écrire
Soit, entre cela dans ta calculette pour voir ce que cela donne.
Et puis interroge-toi pour voir si c'est possible ou non en tenant compte des valeurs admises pour un sinus ...
Et ensuite tire la conclusion qui s'impose.
"oui c'est ce que j'ai fait et message erreur"
Ce n'est pas étonnant.
- Que vaut (19*V3)/32 ?
- Est-il possible qu'un sinus prenne la valeur calculée à la ligne ci-dessus ?
- Et donc ...
Est-il si difficile de suivre simplement les indications données ???
- Que vaut (19*V3)/32 ?
(19*V3)/32 = 1,028...
- Est-il possible qu'un sinus prenne la valeur calculée à la ligne ci-dessus ?
On a toujours -1 <= sin(x) <= 1
Il est donc impossible qu'un sinus soit = 1,028...
Et donc sin(i2) = (19*V3)/32 est IMPOSSIBLE
- Et donc ...
L'angle i2 n'existe pas, cela signifie que le rayon avec les caractéristiques données ne peut pas être réfracté à l'interface à l'interface cœur-gaine.
Le rayon est donc en réflexion totale à cet interface.
Non ?
