Bonjour,
je vous demande de l'aide svp pour un exercice que j'essaye de faire pour m'entraîner mais je n'arrive pas du tout....

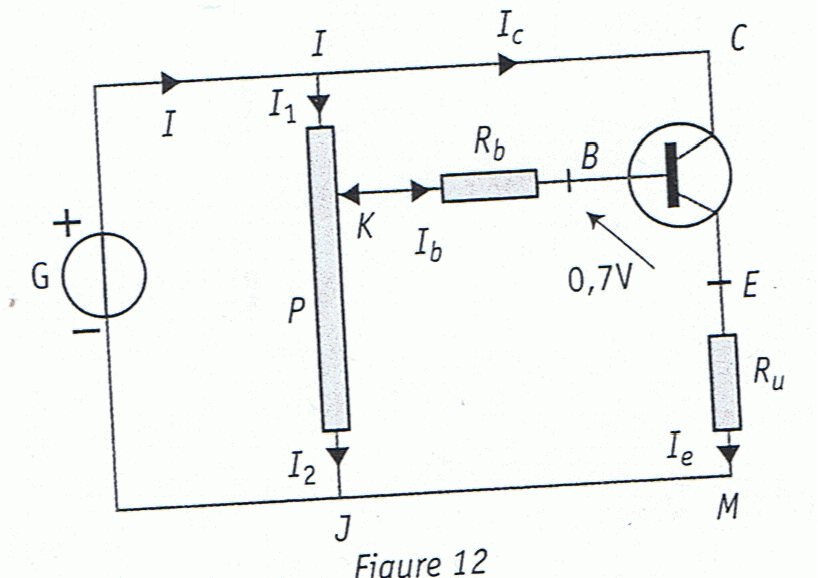

Le générateur délivre une tension continue et constante U G =24.0 V.
Le potentiomètre P a une résistance R = 100 et le conducteur ohmique placé en sortie du montage a une résistance R U = 100.
Le curseur K du potentiomètre est positionné de façon que R IK = 30 et R kj = 70.
Un transistor est inséré à la sortie du dispositif et la résistance du conducteur ohmique placé sur la base est R B + 1000. On mesure les grandeurs suivantes :
la tension U BE = 0.7 V
l'intensité I b : I b = 1.4 mA
1/ Calculer la tension U KB
2/ En fonctionnement normal,le transistor vérifie les relations suivantes : I c+ I b = I e et I c = 100 I b.
Déduire de ces relations la valeur de I e et de la tension U EM aux bornes du dipôle correspondant.
3/ EN appliquant la loi des branches, cacluler alors ka tension U KJ.
4/ Calculer alors les rapports : R IK / R KJ ET U IK / U KJ.
Conculre sur le rôle du transistor dans ce montage.
Bonjour,
1) UKB...Pas trop difficile loi d'Ohm
UKB = RKB Ib
UKB = 1000 x 1,4.10-3
UKB = 1,4 V
2) Loi des noeuds : I = I1 + Ic
I1 = Ib + I2
I1 = Ib + UG / P
I1 = 1,4.10-3 + 24 / 100 = 1,4.10-3 + 0,24
I1 = 0,2414 A
Ic = 100 x Ib =100 x 1,4.10-3
Ic = 0,14 A
I = 0,14 + 0,2414
I = 0,3814 A
UEM = Ru (Ic + Ib) = 100 x (0,14 + 0,0014) = 100 x 0,1414
UEM = 14,14 V
3) Loi des mailles
UKJ - UKB - UBE - UEM = 0
UKJ = UKB + UBE + UEM
UKJ = 1,4 + 0,7 + 14,14
UKJ = 16,24 V
4) RIK / RKJ = 30 / 70 = 3/7 0,4286
UIK / UKJ = (30 * 0,2414) / (70 * 0,24) = 7,242 / 16,8 0,431
Pour la 4, j'ai oublié la fin...
Le transistor est un amplificateur de courant.
Les rapports RIK / RIJ et UIK / UIJ sont quasiment égaux.
Le transistor permet de s'affranchir de la chute de tension dans RIK par rapport au courant dans Ru.
On peut dire que le transistor "masque" la charge Ru.
Le transistor en suiveur permet d'avoir une faible impédance de sortie.
Le comportement serait très différent si on avait Ru directement connecté en K
Bon, tu arranges la conclusion "à ta sauce". Ne recopie pas "bêtement" ce que j'ai mis parce que ça va se voir ...
Sauf erreur de ma part, les résultats doivent être bons. Il va sans dire qu'il faut que tu refasses tout toi-même, en t'aidant éventuellement de la méthode que j'ai utilisée... Ne recopie pas "bêtement", cela ne t'apportera rien...
Que signifie dans l'énoncé :
Le potentiomètre P a une résistance R = 100 ?
100 quoi ?
Si c'est ohms, c'est raté, la loi des noeuds ne serait pas respectée au point K.
Rappel importantissime :
Une grandeur physique donnée sans son unité ne veut rien dire.
-----
Je n'ai pas compris non plus la ligne d'une des réponses:
UIK / UKJ = (30 * 0,2414) / (70 * 0,24) = 7,242 / 16,8 0,431
UKJ a été calculé avant et vaut 16,24 V

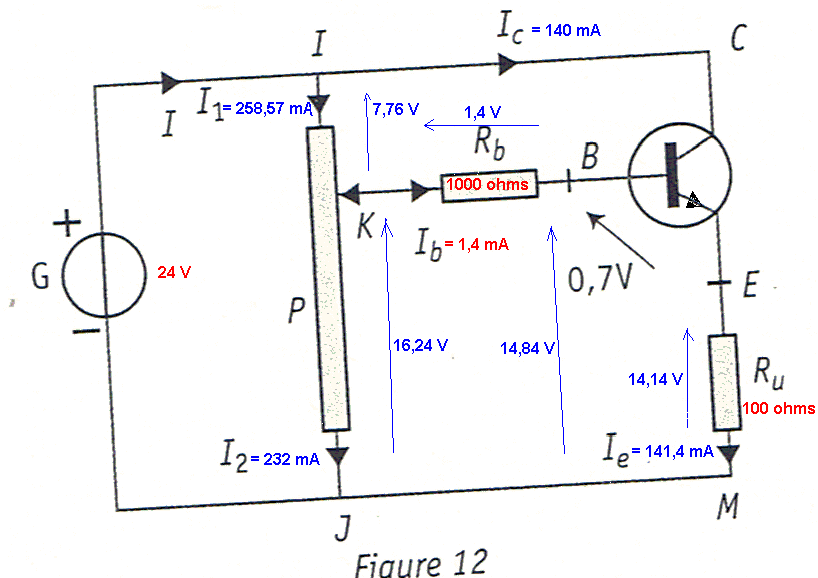

et par conséquent UIK = 24-16,24 = 7,76 V
et donc UIK / UKJ = 7,76/16,24 = 0,477
-----
Bref, il faut préciser la valeur du potentiomètre pour se prononcer si il y a un bug.
Si le potentiomètre vaut vraiment 100 ohms (répartit en 30 et 70 ohms), on aurait ceci :
Et la loi des noeuds n'est pas respectée en K.
Et le potentiomètre dissiperait une puissance élevée.
On reniffle le bug à plein nez.
-----
Aux erreurs de calculs près.
