Exercice sur l optique
dans mon énoncé on me dit:
Un rayon lumineux monochromatique arrive sur une vitre faite de verre d'indice 1,51 d'épaisseur 5 mm. L'angle d incidence est i=30,0°.
1 - Calculer l angle de réfraction dans le verre, puis tracer ce rayon.
2 - Calculer l'angle d incidence sur le dioptre verre/air.
3 - Avec quel angle de réfraction le rayon émerge t il de la vitre? (Le tracer)
4 - Comparer la direction du rayhon qui arrive sur la vitre et la direction de celui qui en sort. Ce résultat dépend il de la valeur de l indice n ?
5 - Le rayon lumineux incident est de couleur blanche. Comment sont disposés les rayons associés aux différentes couleur à la sortie de la vitre? Comparer l effet d un prisme et l effet d une vitre sur la lumière blanche.
pour le 1, j ai trouve 19° a peu près mais pour le reste j ai pas du tout compris
svp aidez moi
dsl je n ai pas dit bonjour alor bonjour
aidez moi quand meme SVP
Bonjour,
Oui, si l'angle d'incidence du rayon au dioptre air/verre vaut 30,0° alors l'angle de réfraction du rayon dans le verre en ce point est bien 19,3°
Deuxième question : ce rayon va maintenant se propager dans le verre avec cette nouvelle direction ; il arrive sur l'autre face de la vitre, le dioptre verre/air. Quel est son angle d'incidence en ce point de sortie ?
Je suppose que tu as commencé par faire une figure !
Salut

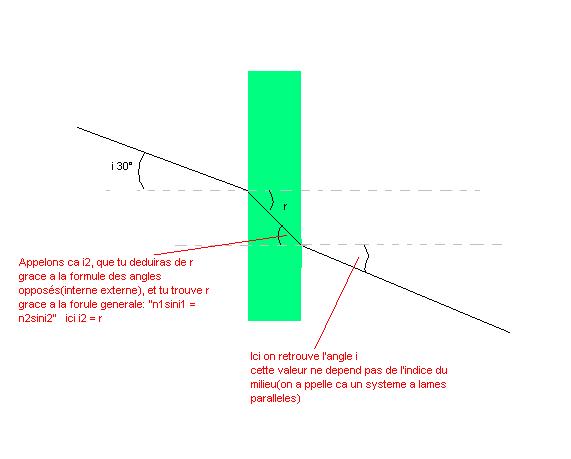

Rien de mieu qu'un shema pour comprendre ca... :
Tu doit tout le long utiliser la furmule n1sin(î1) = n2sin(î2)
l'angle d incidence sur le dioptre verre/air est en fait l'angle que le rayon prend avec l'axe avant de sortir du verre
Merci mais je ne cmoprend pa la formule pour la réponse de la question 2
Il n'y a pas de "formule" pour la réponse à la question 2 ; il y a juste un peu de géométrie comme l'a écrit oni
Les faces d'entrée et de sortie de la vitre sont des plans parallèles.
je ne vois pas ou ça m emmène en fait je croi que je comprend pas la question en elle meme
Le rayon est rentré dans le verre (pas du tout avec un angle de réfraction plus grand que l'angle d'incidence puisque l'indice de réfraction du verre est supérieur à celui de l'air) : l'angle de réfraction à la face d'entrée vaut, comme tu l'as calculé, 19,3°
Ce rayon qui se propage à l'intérieur de la vitre, atteint la face de sortie. Quel est l'angle d'incidence sur cette face de sortie ?
le rayon d incidence est le meme que celui de l entré
C'est si mal dit que je ne sais pas si tu as trouvé.
L'angle d'incidence pour le dioptre verre/air, c'est-à-dire pour la face de sortie de la lame à faces parallèles est égal à l'angle de réfraction pour le dioptre air/verre c'est-à-dire pour la face d'entrée de la vitre. Cet angle d'incidence vaut donc aussi 19,3°
Que vaut l'angle de réfraction dans l'air à la sortie de la vitre ?
Non seulement la valeur, mais aussi l'équation qui te permet de le calculer si tu veux bien...
oui merci grace a toi j ai tout compris en plus des explications de ma soeur merci beaucoup a présent j en suis a la question 5
il vaut 30° aussi
m1 sin I = m2 sin R
1.51 sin 19 = sin R
sin R = 1.51 sin 19
sin R = 0.5 (a peu près)
donc sin R-1 vaut 30°
pour la 4 le schéma qu'a fait oni m a bi1 aider j ai dit que les deux droites était parallèle et que cela ne dépendé pa de l indice
qu'set ce que les couleur on a voir avec ça ??
j ai encore 4 exo a faire merci si j ai besoin d aide je doi faire 1 new topic
Un schéma est indispensable en physique et tout particulièrement en optique géométrique (même un schéma faux
)
L'angle d'incidence à l'entrée vaut 30° ; l'angle de réfraction à la sortie vaut 30° ; puisque les plans des faces d'entrée et de sortie sont des plans parallèles, leurs normales sont parallèles et donc les rayons à l'entrée et à la sortie sont eux-mêmes parallèles.
Le fait que cela ne dépend pas de l'indice de réfraction mériterait l'écriture de quelques équations. Car pour l'instant tu l'as calculé pour une seule valeur de n = 1,51 et une seule valeur de l'angle d'incidence, 30°
Et c'est peut-être une heureuse coïncidence qu'il en soit ainsi...
L'indice de réfraction d'un verre ordinaire change avec la couleur (avec la fréquence du rayonnement lumineux).
