Exercice sur équilibre d un solide autour d'un axe fixe
Bonjour j ai un exercice de physique sur équilibre d'un solide autour d'un axe fixe mais j ai pas bien compris aidez moi svp
** image supprimée => relis les règles du forum (recopie de l'énoncé, schéma uniquement joint, propositions de résolution ...)**
Bonjour,
Une bonne idée serait de commencer par lire et appliquer le règlement de ce forum, tout particulièrement au sujet de ce qui est permis et interdit de publier sous forme d'image.
Désolée je suis une débutante je m exuse donc le sujet est

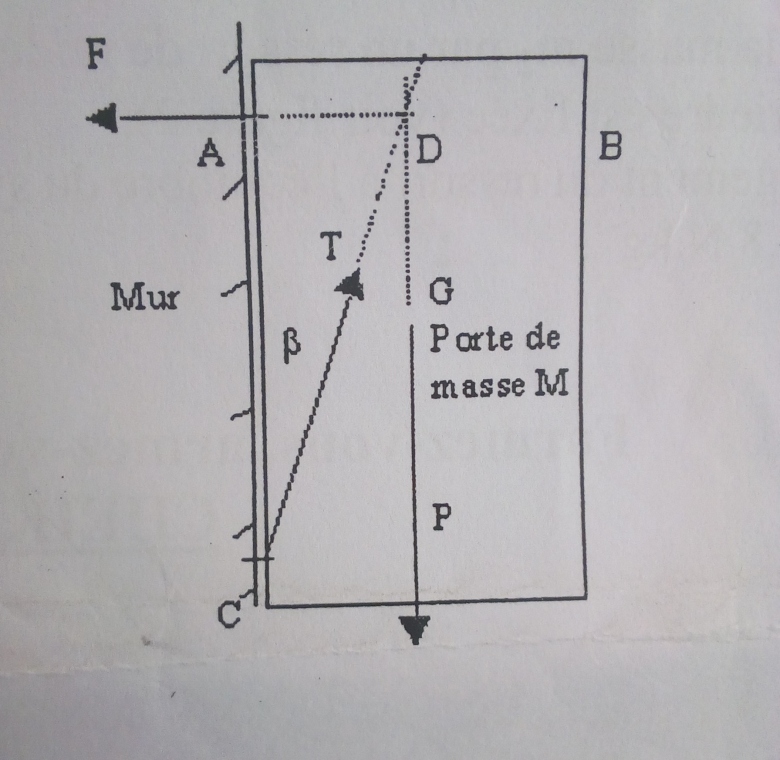

Masse de porte M=20kg AD=0,4m AC=1,6m AB=0,8m .La porte est homogène .
1/Déterminer l'action du mur en C en écrivant que la somme des moments des couples est nulle à l'équilibre
2/Déterminer l'action du mur en A en écrivant que la somme des forces est nulle à l' équilibre.
Merci d avance pour votre aide
Le règlement demande aussi à celui qui demande de l'aide de participer activement en indiquant ce qu'il a déjà fait, ce qu'il sait faire ou bien poser des questions précises sur ce qui lui pose problème ou tout autre acte montrant qu'il ne cherche pas seulement une solution " toute cuite ".

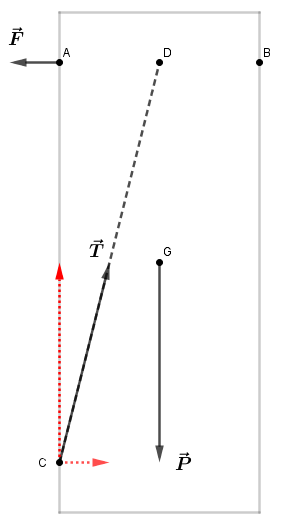

Le plus simple ici est de décomposer la force en deux forces ( en rouge sur mon schéma )
L'une des composantes sera horizontale et formera un couple de forces avec la force
L'autre composante sera verticale et formera un couple de forces avec le poids
Tu auras ainsi deux couples de forces et à condition de savoir calculer le moment d'un couple de forces tu pourras répondre à la question 1
Après avoir décomposer le vecteur T j ai fait appliquer le théorème des moments mais il me semble qu'il y a un problème
Donc voilà FAC-PAD=0
F=PAD/AC
F=(200×0,4)/1,6=50N
Le problème est que j arrive pas à continuer l'exercice j ai décomposer par la suite toute les forces mais ça ne marche pas

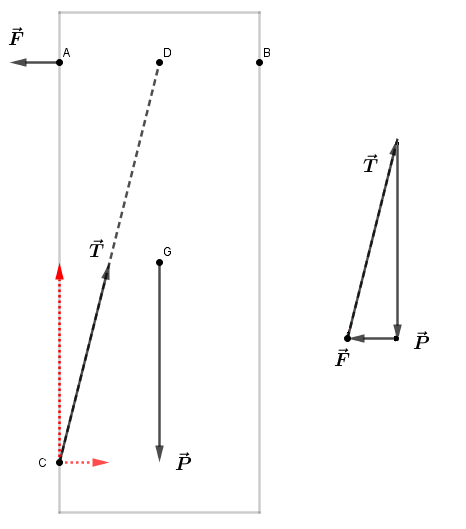

La porte est en équilibre donc la somme des trois forces qui s'exercent sur elle est nulle.
Cela revient à dire que si on construit les 3 vecteurs qui représentent ces trois forces l'un à la suite de l'autre on va obtenir un triangle.
Ce triangle est ici un triangle rectangle dont tu connais deux côtés.
Trouver la valeur du module de ne devrait pas te poser de gros problème.
