exercice signaux periodiques

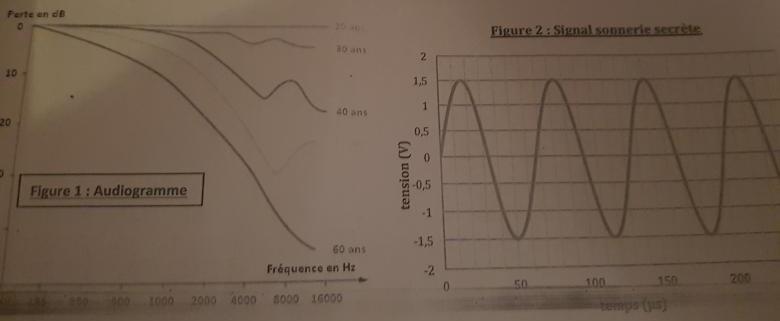

Bonjour dans cette exercice 3 il y a des questions que je ne comprend pas comme: quelle est la valeur minimale Umin du signal ?(j ai mis -1.5 V car c est la tension minimale que le signal atteint mais ca a l air trop facile donc est ce que il y a un piège) et la question 3 je ne sais pas absolument pas comment faire.Merci pour votre attention .
***Image recadrée : un énoncé doit être recopié***
Bonjour.
Votre réponse concernant Umini est correcte.
Quant à la question 3, il va falloir recopier son énoncé...
A plus.
Bonjour merci de votre reponse n
La question 3 est : Mesurer avec precision la periode du signal en expliquant votre demarche
Revoyez, pour commencer, la définition de la période d'un signal périodique.

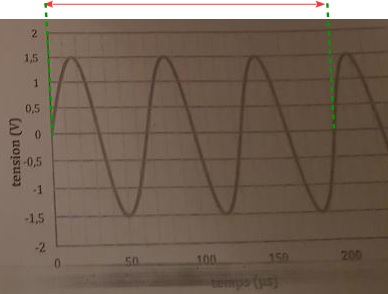

Combien de périodes sont repérées entre les pointillés verts sur le document (cf ci-dessous)?
A quelle durée cela correspond-t-il ?
Que vaut la période ?
Il y a 3 périodes T qui font 70 µs chacune ?
La qualité du document que vous avez mis en ligne n'est pas fameuse, mais il me semble que c'est un peu moins.
Je vois plutôt (double flèche rouge) 3 périodes pour 200 µs et donc T
67 µs.
Pour limiter les erreurs de mesures, il vaut mieux déterminer la durée
de n périodes (ce que j'ai fait avec n = 3), puis diviser la durée par le nombre n de périodes : T = / n.
Si on se trompe par exemple de 1 mm (càd 0.1 cm) en mesurant 9.6 cm (longueur de la flèche rouge), on commet une erreur de 0.1 / 9.6
0.01 soit 1 %
Si on se trompe de 1 mm en mesurant la longueur correspondant à 1 période, environ 2 cm, on commet une erreur de 0.1 / 2 = 0.05 soit 5 %, c'est nettement moins bien !
OK ?
D'accord merci bcp pour ces explications ! J ai vu dans mon cours que la periode s exprime en seconde donc il me reste juste a convertir les microsecondes en secondes normalement
