Bonjour, voici un exercice :
Obtention d'une image par une lentille mince convergente
Julie vient d'acheter un appareil photo reflex numérique.
Cet appareil photographique possède une lentille mince convergente de distance focale fixe et égale à 2
cm et un écran (capteur) qui peut être déplacé pour faire la mise au point.
Elle désire prendre la photo d'une chenille de 3 cm de long. Pour cela elle positionne l'appareil à 10 cm
au-dessus de l'insecte.
On modélisera la chenille par un objet AB plat et perpendiculaire à l'axe
1. Construisez l'image A'B' de l'objet AB donnée par la lentille mince convergente sur la feuille annexe à
joindre à votre copie.
2. Mesurez sur le graphique la distance OA'.
3. En déduire par le calcul le grandissement et la taille de l'image sur le capteur.
4. La valeur de la taille de l'image trouvée est-elle la même que celle que vous mesurez sur le
graphique ?

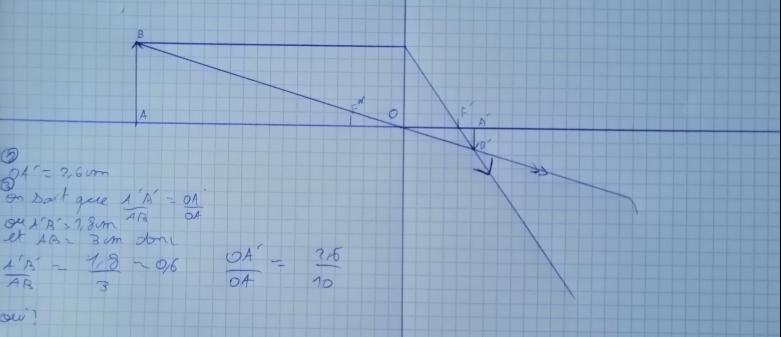

(schéma en dessous)
2)
OA=2,6 cm
3)
On sait que pour calculer le grandissement : A'B'/AB=OA'/OA
Soit OA'=2,6 cm
OA =10 cm
Donc : 2,6/10 =0,26
Donc pour calculer A'B :
AB*Y
Soit 3*0,26 =0,78
4)
Non ! Sur le graphique je mesure A'B'=1,8 cm
Bonjour,
Ce que tu as fait me semble satisfaisant.
Question 4 :
Sur ton graphique A'B' est voisin de 0,8cm et non de 1,8cm
