Bonjour Navharry,

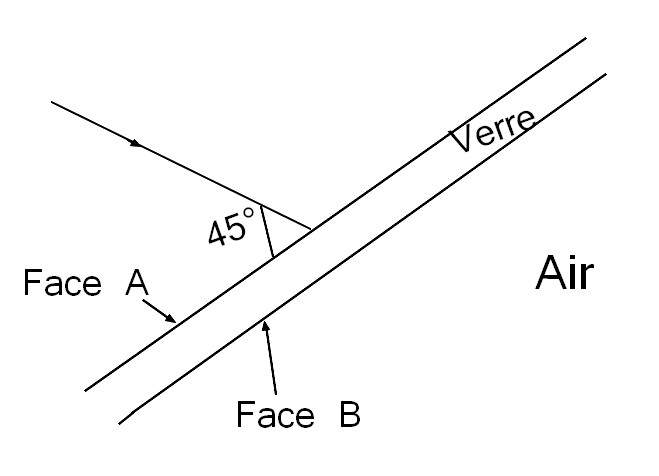

je ne sais pas comment tu as pu trouver que l'angle d'incidence sur la face A vaut 50 degres ! Regarde la correction que je t'ai donnee de ton dernier post : l'angle entre le rayon et la surface du miroir valant 60 degres, l'angle entre ce rayon et la perpendiculaire a la surface valait 92 - 60 = 30 degres. On retrouve la meme situation dans cet exercice, avec en plus la simplification que l'angle donne sur le schema vaut 45 degres : alors, que vaut l'angle d'incidence sur la face A, a ton avis ?

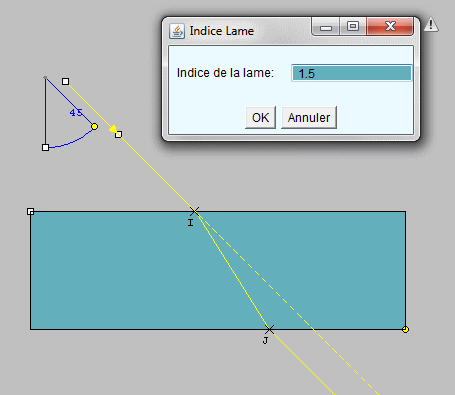

Pour la suite de l'exercice, regarde le schema ci-dessous, que j'ai fait avec un petit logiciel de simulation : il te faut calculer l'angle de refraction en I, puis l'angle d'incidence en J et enfin l'angle de refraction en J aussi.
Ce schema te donne la reponse aux questions 4 et 5 : on voit que le rayon qui emerge de la lame en J est parallele au rayon incident qui est entre dans le verre en i.

Si tu as des questions continue a les poster.

Prbebo.

Oui désolé, moi même je ne sais plus comment j'ai fait pour trouver 50° !
90° - 45° = 45°.
L'angle d'incidence sur la face A vaut donc 45° ?
Je n'ai pas très bien compris le schéma.

PS : Vous avez fait une faute de frappe mais ce n'est pas grave j'ai quand même compris que c'était 90° et non 92°.

Damned ! Bien sur, c'est 90 et non 92, ce qui donne bien un angle d'incidence en I egal a 45 degres.
Maintenant, pour savoir ce qui arrive au rayon qui penetre en I dans la lame de verre, tu dois tracer la perpendiculaire en I a la face A ; on appelle r l'angle que fait le rayon refracte avec cette perpendiculaire (le rayon refracte, c'est IJ sur mon schema). Pour calculer l'angle r, il faut appliquer la loi de Snell-Descartes : sini = n.sinr, soit sinr = sini/n. Avec i = 45 degres et n = 1,5, je trouve sinr = 0,471 , ce qui donne un angle r de 28,13 degres. Verifie.

Pour savoir ce qui arrive au rayon qui arrive en J sur la face B, tu dois aussi tracer la perpendiculaire en J a la face B, pour faire apparaitre l'angle i' avec lequel IJ arrive sur cette face. Puis, applique de nouveau la loi de Snell-descartes, en ecrivant cette fois n.sini' = sin(i_s), ou i_s est l'angle de sortie du rayon emergeant avec la perpendiculaire en J. Normalement, tu devrais trouver i_s = i = 45 degres, ce qui prouve que les rayons incident en I et emergeant en J sont paralleles. C'est ce que montre mon schema.

Si tu n'as pas compris ecris-moi.

Prbebo.

Bonjour Prbebo, en effet j'ai plusieurs questions :

• I et J ce sont juste des points ?

Bonjour Navharry,

"I et J ce sont juste des points ?" : bien sur, que veux-tu que ce soit ?

"C'est pour la question 4 ?" : c'est pour les questions 2, 3 et 4.

"C'est pour la question 2 ?" : oui.

"C'est pour la question 3  ?" : Bien sur, mais il faut aussi que tu determines les nouveaux angles d'incidence et de refraction au point J.

"je n'ai pas compris la questions 5, s'il vous plait." : on te demande de montrer que le rayon qui sort de la lame de verre en J est parallele a celui qui y est entre en I. Mon schema l'indique bien.
Tu arriveras a faire cette quesion en montrant que l'angle avec lequel le rayon sort en J et egal a i, c'est a dire 45 degres.

Si tu as encore des questions, n'hesite pas.

B.B.
