Exercice circuit en dérivation
Bonjour,
Je m'appelle Léa et je suis en cinquième. J'ai un contrôle de Physique prévu vendredi mais je ne comprends pas un exercice que le prof m'a donné à faire..

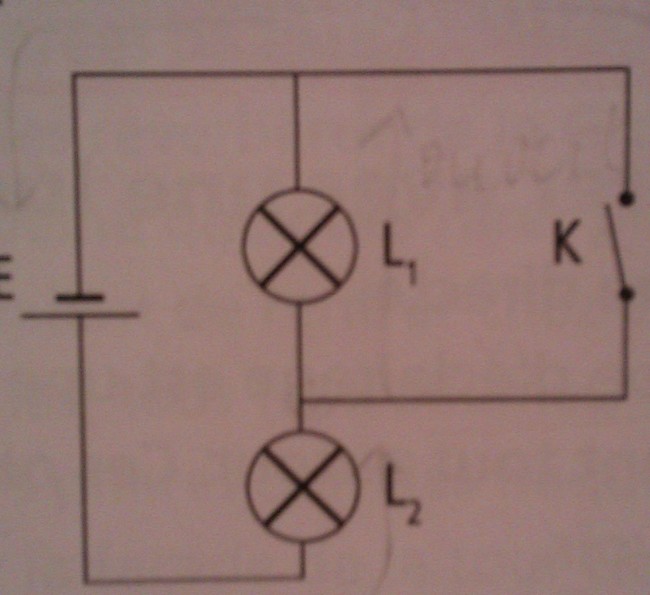

Il y a un circuit en dérivation. Sur le circuit principal, il y a un générateur et 2 lampes. En dérivation, (autour de la Lampe L1) ils ont mis un interrupteur.
Une des questions posées :
- Lorsque l'interrupteur est fermé, quelles sont les lampes éteintes ?
Réponse :
- L1 est éteinte.
Mais je ne comprends pas pourquoi L1 est éteinte... Le courant devrait passer dans tout le circuit non ? Est-ce que cela veut simplement dire que le courant "préfère" passer par L2 puis par l'interrupteur plutôt que par L1 ?
Est-ce une simple incompréhension de ma part ou simplement une faute dans le livre d'exercice ?
Si vous pouviez m'expliquer, cela serait adorable !
Je vous remercie beaucoup d'avance
Bonsoir,
Il me semble indispensable que tu postes la figure.
Pour apprendre à insérer une image, une figure, un schéma, un graphique, un tableau... clique sur la maison
Tu interprètes bien : le courant "préfère" passer par l'interrupteur fermé que par la lampe L1
Une lampe (L1 ou L2) oppose au passage du courant une certaine "résistance"
L'interrupteur, quand il est fermé a une résistance nulle ; il n'oppose au passage du courant aucune résistance. Tout le courant qui passe dans L2 passe alors par l'interrupteur ; il n'y a pas de courant qui passe dans L1 qui est donc éteinte.
Et bien merci beaucoup en tout cas ! Parce que c'était un peu confus avant que vous me l'expliquiez.
Merci !
