Bonjour,

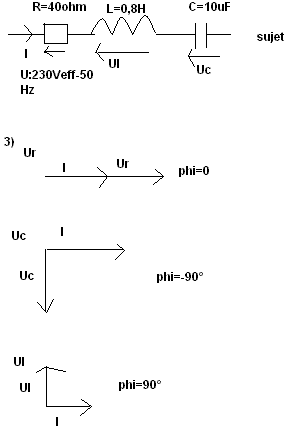

sujet: Dans le circuit ci dessous
          1)Calculer, en détaillant le calcul, la valeur de l'impédance Zt du dipôle.
          2)Donner la valeur efficace de l'intensité du courant I.
          3)Tracer le diagramme de Fresnel de Ur, Uc e Ul et mesurer graphiquement la valeur du déphasage entre le courant I et la tension U.

Ma réponse: 1)Zr+l=R²+(L*)²
                      Zr+l=40²+(0,8*314)²
                      Zr+l=64701,44
                      Zr+l=254,36

                      C=10F=10puissance-7
                      Zc=1/C
                      Zc=1/10puissance-7*314
                      Zc=305,24

                      Zt=Zr+l+Zc
                      Zt=254,36+305,24
                      Zt=559,6

                    2)Calcul de I eff
                       U=Zt*I
                       I=U/Zt
                       I=230/559,6
                       I=0,41A

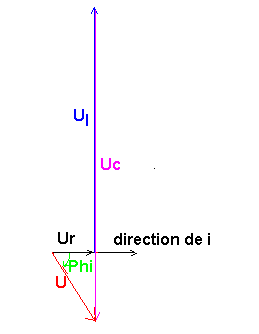

                   3)voir dessin ci dessous
