exercice 2
Bonjour,
sujet: Nous disposons au laboratoire d'une bobine expérimentale à noyau magnétique réglable. Nous affichons L=0,8L.
1) Dans l'hypothèse d'une réactance parfaite, calculer l'impédance puis l'intensité du courant si la tension est de 230V- 50 Hz.
2) En observant cette bobine, nous constatons que le fabricant indique une résistance donc la valeur est effacé. Retrouvez cette valeur.
ma réponse: 1)Calcul de l'impédance
Z=L*
Z=0,8*2
50
Z=0,8*314
Z=251,2
Calcul de l'intensité
U=Z*I
I=U/Z
I=230/251,2
I=0,92A
2)je sais pas quel formule prendre est-ce que vous pouez m'aider s'il vous plait.
merci d'avance
Bonjour,
"L=0,8L" ==> "L=0,8 H", je suppose...
Pour la 2, il manque une information...
Le calcul se fait avec par exemple...
Oui, L=0,8H désolé.
Et pour la 2ème je fait cette formule et je chercher R donc sa fait:
R=
Z²-L²*²
et cela me donne 0.
Donc je me disais que ce n'été pas comme ça qu'on fessait.
désolé de remettre cela mais j'ai essayé de refaire l'exercice pour le 1) je retrouve pareil mais pour le 2)je trouve j'ai comme ceci:
Z²=R²+(L*w)² w=oméga
R²=Z²-(L*w)²
R²=251.²-(0.8*314)²
R²=251.2²-251.2²
R²=0
R=0
donc je sais pas si c'est normal
merci d'avance
L'exercice te demande comment faire pour trouver la valeur de la résistance série de l'inductance.
On te dis que tu es dans un labo et donc il reste à trouver un moyen (tu es dans un blabo et donc tu peux faire un montage et faire des mesures complémentaires, puisqu'un labo est sensé contenir ce qu'il faut.)
Une manière parmi d'autres :
Matériel nécessaire :
1 alimentation continue, un ampèremètre et un volmètre... Et bien entendu la bobine.

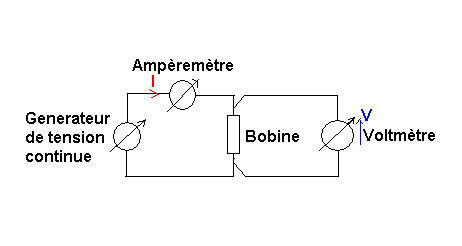

On réalise le montage suivant :
On règle l'alimentation de tension continue (constante) pour mesurer un courant dans l'ampèremètre permis par la bobine et on calcule r = U/I
U étant la lecture du voltmètre et I la lecture de l'ampèremètre.
r est la valeur de la résistance de la bobine.
Si on veut, on peut faire autrement (mais cela risque d'être moins précis, surtout si R est petit)
On fait le même montage que celui proposé mais on remplace le générateur de tension continue par le réseau 230 V 50 Hz (pour autant que la bobine puisse le supporter) et les ampèremètre et volmètre pour mesurer de l'alternatif.
On a Z = U/I avec U et I les lectures du volmètre et de l'ampèremètre
On a donc la valeur de Z et on sait que Z = racine(R² + w²L²)
--> On peut calculer R (puisque Z a été mesuré et est donc connu, et on connait w et L, donc ...)
Non flavien,
Tu ne peux pas trouver R avec les données de l'énoncé.
Il FAUT faire des manipulations supplémentaires en labo pour pouvoir trouver R.
Je t'ai proposé 2 méthodes ci-dessus.
Il y en a plein d'autres, par exemple simplement mesurer la bobine à l'ohmètre, la valeur lue sera R (mais il faut disposer d'un ohmètre avec la gamme de mesure adéquate).
