Bonjour
Peux-tu scanner et poster ici le schéma ?
Précise aussi ce que tu as fait et ce qui te bloque exactement.  Plus facile de t'aider efficacement ensuite !

j'ai pas trouvé une difficulté dans l'exercice mais la correction de livre avait des reponses fausses (je pense) alors je veux connaître si mes reponses sont correctes ou non (si c'est possible je peux scanner mes reponses et les poster ici)







***3 images tournées***tenir le téléphone à 90°***et faire aperçu avant de poster**

Poste tes réponses. Si elles sont fausses, je te demanderais ensuite de présenter tes raisonnements et calculs pour voir d'où viennent les erreurs.

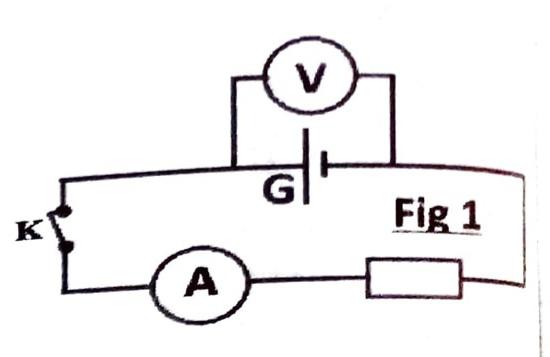

1)a) E est egale a la tension aux bornes de generateur a vide
=> E = 60V
b) U = E - r×I1
r = (E-U)/I1 = 5Ω
c) UR = UG = 40V
UR = R × I1
R = UR/I1 = 40/4 = 10Ω

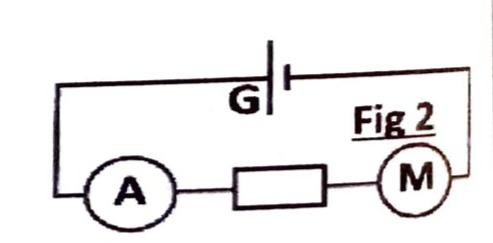

2)a) UG = E - r×I2 = 60 - 5×3 = 45V
UReq : tension aux bornes de resistor equivalent a lassociation en serie de moteur calé et de resistor R
UReq = UG = 45V
UReq = (R + r')×I2
r' = UReq/I2 - R = 45/3 - 10 = 5Ω
b) UM : tension aux bornes du moteur
UR : tension aux bornes du resistor R
UReq = UR + UM = UG
UR + UM = UG
R×I3 + E' + r'×I3 = E - r×I3
E' = E - r×I3 - R×I3 - r'×I3 = E -(r+R+r')I3
     = 60 - 20×2
     = 20V

UM = E' + r'×I3 = 20 + 5×2 = 30V

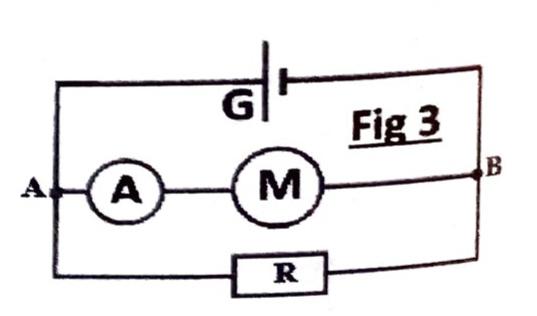

3)a) UAB = E' + r'×I'1 = 20 + 5×3.6 = 38V
b) UAB = R×I'2
I'2 = UAB/R = 38/10 = 3.8V
c) I' = I'1 + I'2 = 3.6 + 3.8 = 7.4A

Bonsoir à vous deux,

@ salahchafai : ce n'est pas très respectueux de poster le même sujet sur un autre forum quand tu as reçu de l'aide de la part de vanoise quelques minutes après ...



Je te demanderai donc de te rendre sur le forum Futura, d'écrire sur ton sujet que tu reçois déjà de l'aide ici et je rouvrirai le sujet sur notre forum.

Une fois que ce sera fait, tu iras en bas de la présente page pour me faire un signalement (bouton "Signaler un problème").

Il est clôturé pour le moment :

extrait de la FAQ du forum :

Q03 - Pourquoi ne faut-il pas faire du ''multi-post'' ?

Pour de nombreuses raisons.

Pour mémoire, le multi-post consiste à reposer une même question dans un sujet différent , ou à poser des questions successives d'un même problème dans des sujets différents.

De même, une demande identique sur plusieurs sites sera considérée comme un multipost et la discussion pourra être fermée par un modérateur.

Etant donné tous les désagréments créés par le multi-post, le non-respect de cette règle entraînera votre exclusion temporaire ou définitive du forum !

Voici maintenant quelques raisons qui font que nous combattons avec autant d'ardeur le multi-post (et ses adeptes ) :

• La perte de temps pour les modérateurs qui consacrent leur temps bénévolement pour garantir la qualité des sujets et des échanges sur le forum.

• Le respect du travail des correcteurs qui consacrent leur temps bénévolement pour aider ceux qui sollicitent de l'aide.

• La lisibilité du forum de manière à ce qu'un sujet ayant déjà reçu de l'aide soit facilement identifié et qu'un sujet n'en ayant pas encore reçu puisse à son tour en recevoir.

Rappelez-vous une nouvelle fois la règle d'or du forum :
1 sujet créé = 1 problème

Bonjourgbm et un grand merci pour ta vigilance !
Je ne sais pas si les élèves ou étudiants qui  postent ainsi en simultané sur plusieurs forums se rendent compte à quel point leur attitude est méprisante pour ceux qui les aident bénévolement ! C'est aussi un manque total de confiance !

Pour le coup c'est grâce à un signalement qu'il a pu être détecté .

J'essaie de faire de temps en temps des rondes sur les autres forums mais c'est chronophage, en plus des autres taches sur les ...

Oui, j'ai l'impression qu'ils ne se rendent pas vraiment compte de l'impression que cela donne aux bénévoles que nous sommes. Faire le jeu de la concurrence est malheureusement dans l'air du temps et ça finit également par déteindre sur les forums d'entraide ...

J'espère que salahchafai te présentera ses excuses, il a déjà fait amende honorable en faisant le choix d'aller préciser qu'il est déjà aidé ici, c'est un début.

Bonne soirée

désolé pour avoir republié ma question sur un autre forum, je ne voulais pas être impoli ou quelque chose, j'ai juste voulu obtenir une réponse rapidement, je ne savais pas que c'était interdit de faire ça, merci pour ton aide @vanoise

Juste une étourderie à l'avant dernière ligne : l'intensité est mesurée en ampères. Tout le reste est correct ou plus exactement : les réponses que tu fournis sont cohérentes avec l'énoncé.
Problème : l'énoncé n'est pas cohérent. Pour le vérifier, tu peux essayer de calculer la tension aux bornes du générateur. Puisque les dipôles sont associés en parallèle, tu devrais logiquement obtenir 38V . Or :
Ug=E-rI'=60-5.7,4=23V
Pour arriver à quelque chose de cohérent, il faudrait modifier la question 3 en posant :
I'₁=2,4A ; cela conduit à une tension commune au trois dipôles égale à 32V et non 38V...

Exactement!! après j'avais terminé j'ai essayé de verifier le resultat (I') en utilisant la loi d'ohm mais j'ai pas obetenu le même resultat, j'étais très confus, merci beaucoup pour l'explication et l'aide!

Bonjour
r et r' sont connus -> 5ohms
E=60V
chute de tension aux bornes de r' =18V
Courant total = courant dans R +3.6 A
après calcul courant total= 6.4A , chute de tension dans r=32V et Uab=28V
sauf erreur

@gbm
me bannir parce  qu'il y a "autre" dans niveau d'étude est un peu fort de café
d'autant plus que sur l'ile des maths c'est autorisé !

Bonjour à tous
Zacro, deux petites choses.
> Il est d'usage de laisser le premier intervenant poursuivre son aide, sans l'interrompre (sauf erreur remarquée bien sûr)
> tu as été averti et non banni, et il en serait de même sur l'île des maths actuellement, pour profil non renseigné.
Bonne journée

Bonjour Zacro

La fcem du moteur n'est pas fonction du point de fonctionnement et de la vitesse de rotation ?
Je crois que prendre 20V comme fcem pour ce cas là  n'est pas juste non ?
les 20V était vrai pour le montage de la figure 2

Il est exact que la fcém d'un moteur dépend de sa vitesse de rotation. A l'intérieur d'un même exercice et sans précision particulière sur la vitesse de rotation, on peut je pense considérer E' comme une constante.
En revanche, si tu ne fais pas cette hypothèse en conservant I'1=3,6A, tu obtiens :
U_AB=E'+r'.I'₁=E-r(I'₁+I'2)=R.I'₂
Avec cet interprétation de l'énoncé, on obtient UAB=28V (ce que tu obtiens) et E'=10V (vitesse de rotation divisée par deux par rapport à la question précédente).
