equilibre d'un solide soumis à l'action de trois forces
Bonjour tout le monde,
S'ils vous plait quelqu'un(e) pourra t'il m'aidé à traiter cet exercice.je n'arrive pas à le resoudre.
Exercice:

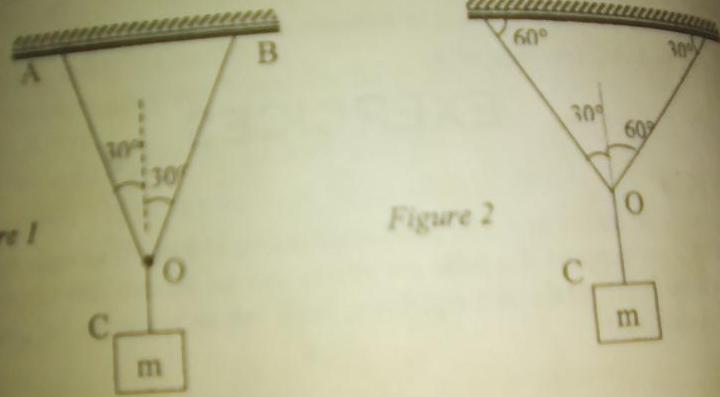

1)on considère un dispositif shematisé à la fig1 où OA,OB et OC sont des fils inextensibles et de masse negligeables.Le poids de la masse est egale 10N.Les fils OA et OB font avec la verticale des angles égaux à 30°.Determiner graphiquement puis par calcule les tensions des fils OA ,OB et OC.
2)Le systeme est modifié comme le montre la figure 2.
a)Montrer que la tension du fil OC ne change pas.
b)Determiner graphiquement puis par le calcule les tensions des fils OA et OB.
Echelle:1cm—>5N
J'ai calculé la tension du fil OC :Tc=p=10N.mais je ne sais pas comment faire pour les deux tensions OB et OA
.Aidé moi s'ils vous plait.
Bonjour,
Sur chaque schéma, représente les efforts appliqués au point O.
Tu as :
* le poids de la masse ;
* la tension exercée par le fil AO ;
* celle du fil BO.
Tu appliques la deuxième loi de Newton, au cas particulier d'un système en équilibre (statique donc) ;
Tu projettes ta relation sur un axe judicieusement choisi ...
Bonjour, commences par ennoncer la condition d'équilibre d'un point matériel soumis à l'action de trois forces. Même si certaines données de ton récit paraîtrons inutiles, il est quant même important de les mentionner. Histoire de nous plonger dans le bain.
Merci.
De shakageniesse, on est ensemble.
Donc je dois proceder à un systeme d'equation.
Oui, exprimer une condition d'équilibre, soit 1 équation.
Condition d'equilibres :
A l'equilibre vecteur p+vecteur Ta +vecteur tb= vecter nulle.
.la decommposition des forces :p(0;-p)+vecteur Ta(-taX;taY)+vecteur tb(tbX;tbY).
Projection sur les axe:
-taX=-t.sin
.
tbX=tb.sin
taY=ta.cos
tbY=tb.cos.
Suis je dans la bonne la voie s'ils vous plait?
Bonjour, ericson,
Projection sur les axe:
-taX=-t.sin
.
tbX=tb.sin
taY=ta.cos
tbY=tb.cos
.qu'est devenu le poids dans les projections?
Et que désigne
? Il y a deux angles à prendre en compte. .Dans la fig1 on a donné deux angles =30°
Au niveau de la projection :sur l'axe des x'x
P=0
Et sur l'axe des y'y
P=10N
Est ce bien ça s'ils vous plait?
Verifies alors le signe des résultantes verticales de tes tensions.
Puis, poses les équations dues à ta condition d'équilibre.
Évidemment, nous ne traitons que de la figure 1.
Bonsoir,
N'oublie pas de préciser le repère défini, car les projections ne seront pas les mêmes en fonction.
-Ta.sin30+Tb.sin30 = 0 <=> Ta = Tb
Ta.cos30+Tb.cos30-P=0
<=> 2Ta.cos(30) = P
<=> 2Tb.cos(30) = P
<=> Ta = Tb = ...
Maintenant, appliques avec les valeurs numériques et résous ton système. Çà c'était par calcul et pour la fig1.
Merci beaucoup .
Le systeme a ete modifié au niveau de la fig 2.(Voir sur shema du 26-10 -17)
Comment calculer les tensions ta et tb?
Merci beaucoup .
Le systeme a ete modifié au niveau de la fig 2.(Voir sur shema du 26-10 -17)
Comment calculer les tensions ta et tb?
Même raisonnement : principe fondamental de la statique projeté sur les axes (Ox) et (Oy) : système de 2 équations, 2 inconnues à résoudre
