Equilibre d'un solide soumis à des forces non parallèle
Bonsoir; j'ai un exercice sur les forces qui me pose problème:
Une barre AB de poids négligeable est disposée horizontalement contre un mur. En A est fixé un petit anneau de masse négligeable. A cet anneau sont accrochés un corps de masse M et un filin OA.
1. Représenter toutes les forces s'exerçant sur la barre et sur l'anneau.
2. En déduire:
a. La tension du filin
b. La force exercée en B par le mur sur la barre.
c. Données: M= 15 kg; g= 10 N/kg
Solution
1. Pour le 1; si on prend l'anneau comme système; on aura la tension du fil (OA); la tension T qui est opposé ou poids de M et la force f de la barre pour retenir l'anneau je crois.
Pour la barre; je pense qu'il y'a une force dirigé vers le haut et une autre dirigée vers le bas pour s'opposer à son glissement.
2. Maintenant je doute sur ce que j'ai fait dans 1 car ça ne permet pas de répondre à la question 2.
Merci d'avance
Vérifier si ce que j'ai fait est bon:
les forces qui s'exercice sur l'anneau sont:
la tension T du fil OA
la force F opposé au poids
la force f égal à la reaction du mur
Sur le mur y'a que la réaction
2. On sait que T+F+f=0 vecteur donc après projection je trouve:
T=75 N et f=65 N
Bonjour,

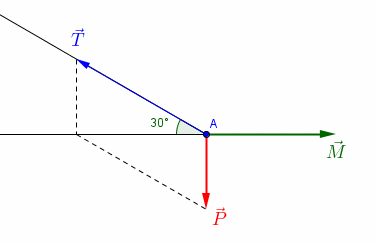

Voici mon schéma avec les forces qui s'appliquent en A
: le poids du corps accroché
: la tension du fil
: la réaction du mur, transmise par la barre
Je projette et ne trouve pas du tout les mêmes intensités que toi...
Mon schéma est à l'échelle...
On voit au premier coup d'œil que les valeurs que tu annonces sont fausses...
Quels sont les détails de tes calculs ?
On sait que P+T+M=0 vecteurs maintenant j'ai eu
suivant(x): -CosαT+M=0 équivaut à M=CosαT M=65N
suivant(y): SinαT-F=0 équivaut à T= F/sinα T=75N
suivant(x): -CosαT+M=0 équivaut à M=CosαT M=65N
Tu ne peux pas calculer ainsi M puisqu'à cette étape tu ne connais pas l'intensité de T
suivant(y): SinαT-F=0 équivaut à T= F/sinα T=75N
C'est seulement à cette deuxième étape que tu calcules T ; mais ton application numérique est fausse.
ah bon ben j'ai remplacé en faisant 150/0.5=300N c'est vrai je l'avais fait mentalement. donc M=260N
