Equilibre d'un solide mobile .
Bonsoir,
Me revoila encore sur les exercices de ce chapitres mais cette fois je n'ai pas de gros probleme.Je voudrais seulement un peu d'aide s'ils vous plait.Merci.
Exercice:

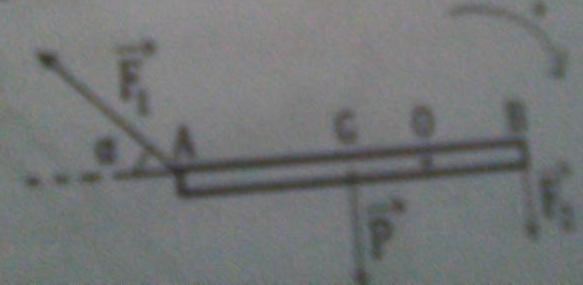

Une barre homogène AB de poids P=10N est mobile autour d'un axe horizontale fixe passant par le point O(voir figure ci-dessous).Aux extremités A et B de la barre sont appliquées les forces F1 et F2(en vecteurs) d'intensités respectives 2N et 1,5N.
On donne:AB=1m ;OG=20cm ;
=60°.
1)Calculer la somme des moments des forces appliquées à la barre.
2)Dans quel sens la barre a-t-elle tendance à tourner?
Solutions
Calculons la somme des moments.
A l'equilibre
Mo(F1)+Mo(P)+Mo(R)+Mo(F2(=0
Mo(F1)=F1×OA.sin or OA=AB/2-OG =>OA=0,3m
=>AN)Mo(F1)=2N×0,3m=0,6N.m
Mo(P)=-P×OG =-10N×0,2m=
Mo(P)=-2N.m
Mo(F2)=F2×OB.
Mon probleme est que je ne trouve pas OB.
Bonjour,
Relis bien l'énoncé.
La barre est homogène.
Cela doit te renseigner sur la position de G et à partir de là tu obtiendras OB
Place toi même les points A, G, O, B sur cette règle de 1,00m graduée tous le 10 cm.
Tu ne devrais plus avoir de difficultés pour trouver les valeurs de OA et OB
J'ai eu dans le temps un prof de physique qui répétait inlassablement :
" Commencez par faire un schéma soigné, si possible à l'échelle, bien annoté et qui résume au mieux l'énoncé et vous verrez que la moitié du travail est accomplie."
Tes distances OA et OB sont maintenant exactes.
