Bonjour,
EXERCICE :

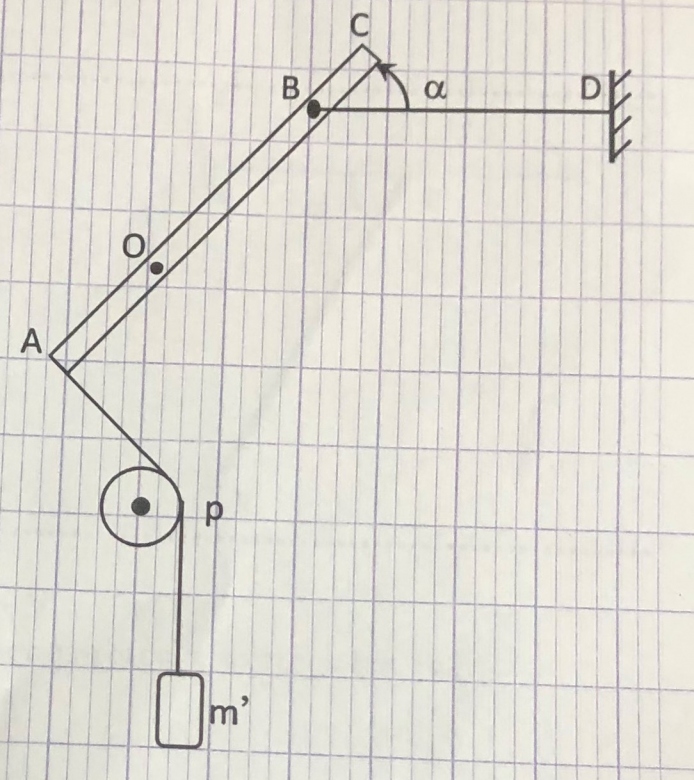

Une tige AC homogène, de longueur 1 m de masse m=2 kg peut tourner autour d'un axe horizontal passant par un de ses points O. BD est un fil horizontal faisant un angle avec la tige AC. En A est suspendue une masse m'=7.5 kg par l'intermédiaire d'un autre fil passant sur la gorge d'une poulie.
On donne OA= 0.2 m ; OB=0.5 m. Le système étant en équilibre, on demande de déterminer :
1- La force exercée par le fil BD sur la tige,
2- Les caractéristiques de la réaction de l'axe sur la tige.
On donne g= 10N/Kg.
Mes réponses :
1- calcul de la force exercée par la fil BD sur la tige: d'après le théorème des moments, car le système est en équilibre,
donc

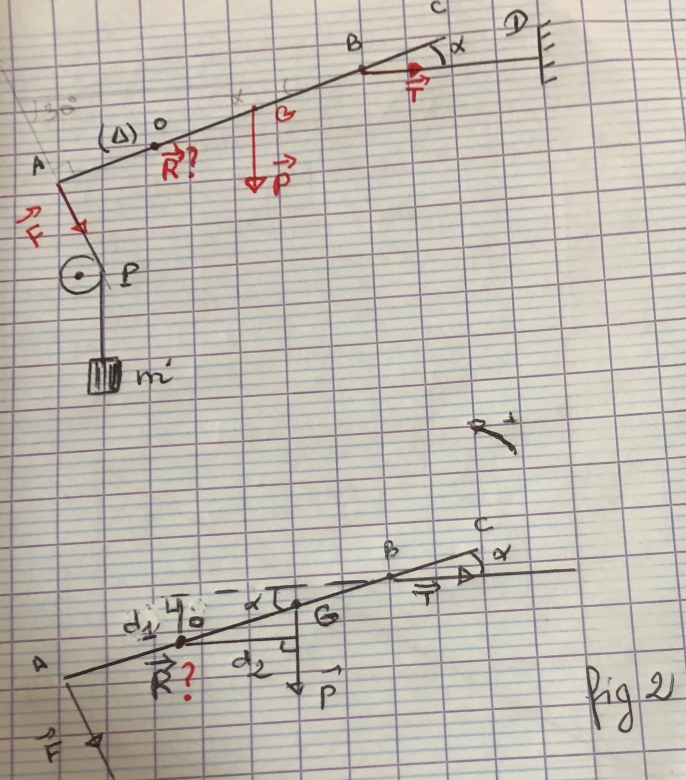

0+(-P.OG.cos(60)+OA.F+(-T.OB.sin(60)=0 donc . ( fig.1 et fig.2 accompagnent cette réponse).
Remarque : J'ai supposé que la droite d'action de la force F est perpendiculaire à la tige AC car je n'ai aucun renseignement à partir de l'énoncée.
2- Les caractéristiques de la réaction de l'axe de la tige :
. Le point d'application est O,

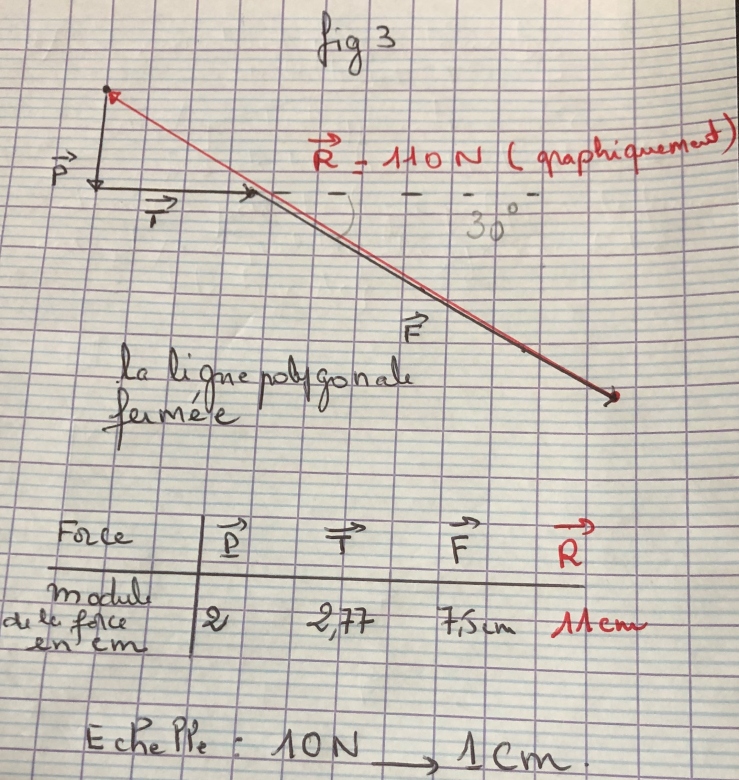

. Sens, direction, et intensité sont donnés par la ligne polygonale fermée,
Merci par avance de me corriger.
Bonjour
Tu as bien travaillé. Je suis d'accord avec tes résultats. Juste une remarque : c'est la norme du vecteur qui vaut environ 110N, pas le vecteur lui-même.
Merci !
oui à la fin j'ai perdu la concentration, il m'a fallu mettre sur la figure représentant la ligne polygonale des forces le vec R pour la flèche rouge et écrire à côté .
Merci encore.
