Bonjour,

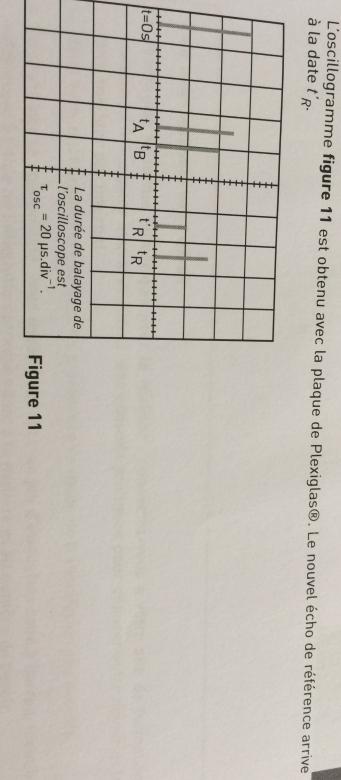

Pouvez-vous m'aider à comprendre à quoi correspondent les échos aux dates tA et tB svp ?
Merci à l'avance !
Bonjour Cat25,
Quelques détails supplémentaires n'auraient pas été superflus !
Si, comme je le suppose, une plaque de plexiglas a été insérée sur le trajet des ultras sons les échos aux dates tA et tB pourraient être dus à la réflexion de ces ultras sons sur les faces de cette plaque.
Comme indiqué cela n'est qu'une supposition.
Je peux donc maintenant finir de reconstituer le puzzle :

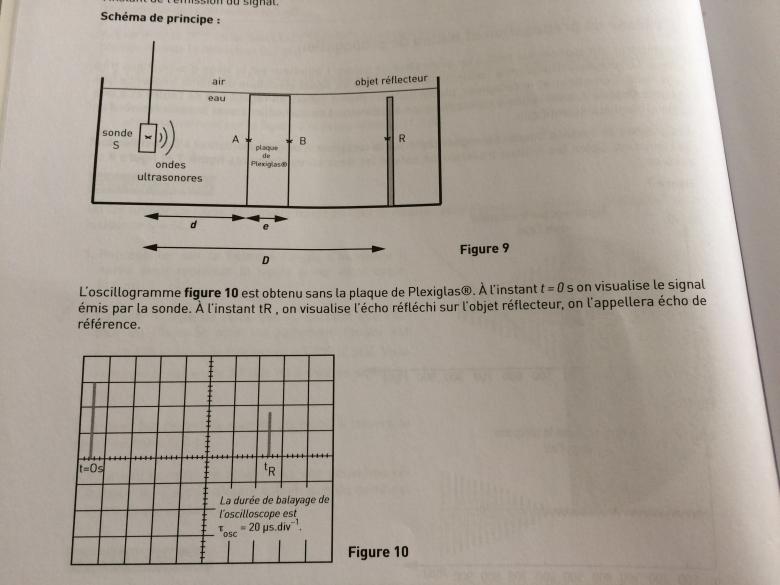

A la date t=0 un signal ultrasonore est émis par la sonde.
Arrivé en A une partie de ce signal est réfléchi et retourne vers la sonde. Il est détecté par cette même sonde à la date tA.
Un phénomène analogue se produit en B ou une partie de ce qui reste du signal est réfléchi
et détecté à la date tB
Le reliquat du signal atteint l'objet réflecteur en R et, à son tour, se réfléchit puis est détecté à la date t'R
Remarque :
On peut observer que les intensités des signaux émis puis reçus aux dates t0, tA, tB, t'R vont en décroissant (la hauteur des pics observés le montre) ce qui traduit l'atténuation progressive du signal initial.
Merci beaucoup ! J'avais deux autres questions à propos de l'oscillogramme figure 10. Est-ce que je peux les poster ici ou je dois faire deux autres post ?
