Vitesse des ultrasons dans l'eau douce : V e = 1.43 x 10 exposant 3 m.s
Vitesse des ultrasons dans le plexiglas : V p = 4.3 x 10 exposant 3 m.s
Dans un récipient rempli d'eau , on place une plaque de plexigas d'épaisseur e.
L'eau simule les tissus mous , la plaque de plexiglas un muscle dense.
Une sonde S ( émetteur - récepteur) est plongée dans l'eau et est relié à un oscilloscope réglé sur 20 micro secondes par div.

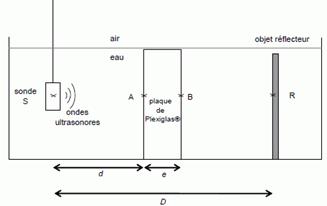

Le schéma du dispositif est donné figure 1.
Les signaux ultrasonores émis et recus par la sonde sont très brefs. De ce fait , ils apparaissent sous forment de pincs fins sur les oscillogrammes ( voir fig 2 ) Sur chacun des oscillogrammes , le premier pic correspond à l'émission à la date t = 0 choisie comme origine des dates.
L'oscillo 1 est obtenu sans la plaque de plexiglas
L'oscillo 2 est obtenu avec la plaque de plexiglas

1/ Interpréter l'existence des pics aux Dates Tr , ta et Tb sur les deux oscillogrammes
2/ L'oscilloscope étant reglé sur 20 micro seconde par div
Montrer que les dates ont les valeurs suivantes
T r = 140 microseconde , T A = 60 micro seconde , Tb = 72 micro secondes

On pourra utiliser ces données pour traiter la suite de l'exercice.
3/ En utilisant le résultat de l'oscillo 1 , déterminer la distance D entre la sonde ER et l'objet réflecteur.
4/ En utilisant les résultats de l'oscillo 2 , déterminer :
La distance d entre la sonde ER et la plaque de plexiglas
L'épaisseur e de la plaque de plexiglas

5 / Comparer les valeurs de T r et Tr et interpréter physiquement leur comparaison
6/ pour quelle utilisation médicale cette simulation peut elle étre exploitée?
