ECG, signal périodique, periode T, fréquence
Bonjour, voici mon exo de physique, svp

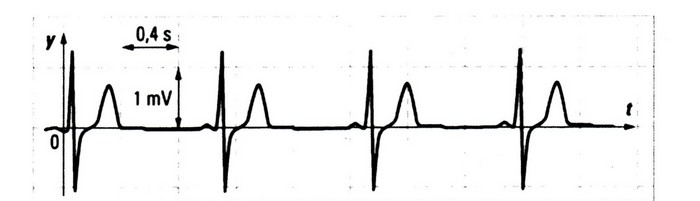

On considère une partie de l'électrocardiogramme ECG d'un patient (voir schéma)
Info ; Pour un adulte, un coeur normal a un rythme cardiaque compris entre 50 et 80 batt/min
1) Pourquoi peut on qualifier ce signal de périodique ?
2)Déterminer la période T en secondes du signal est en déduire la fréquence f des battements du coeur en batt/sec. Justifier votre réponse grâce à l'ECG.
3)Calculer le rythme cardiaque R du patient en battements par minute, est-il normal ? Justifier par une phrase
4)Quelle est la valeur Ymax du signal, quelle est la velur Ymin ? Quelle est l'unité ?
Salut,
Jette un coup d'oeil à la toute première partie de cette fiche stp :
Les ondes progressives périodiques
Mes réponses :
1) Signal périodique car les motifs se répetent identiquement à interval de temps régulier
2) T = 0.4*3 = 1.2 sec
f= 1/t= 1/1.2= 0.83 Hz
Et ce que j'ai bon déjà pour l'instant svp ?
Alors,
1) Signal périodique car les motifs se répetent identiquement à interval de temps régulier
=> OUI TB !
2) T = 0.4*3 = 1.2 sec
=> le quadrillage de ton schéma est peu visible pour moi, malgré tout il me semble bien que l'espace entre deux pics est de 3 carreaux donc la réponse est correcte !
f= 1/t= 1/1.2= 0.83 Hz
La période est notée T donc la fréquence s'exprime f = 1/T = 0,833 Hz
il y a donc 0.833 coup / s
soit 0.833 * 60 = 50 coups / min
Pour la question 2 c'est un peu moins de 3 carreaux donc pour être + précis,je vais faire autrement :
je prend le 1er pic et le dernier
il y a 8 carreaux donc 8*0.4 = 3.2 sec pour 3 périodes (je suis pas sur que c'est 3..)donc pour 1 période :
T = 3.2/3
1.07
f= 1/ T = 1/1.07 0.93 Hz
Il y a 0.93 coup/sec
soit 0.93*60 = 55.8 batt/ min
c'est plus précis non ?
Très bonne initiative
Plus tu augmentes le nombre de périodes, et plus ton résultat sera précis.
Si tu as fait ton calcul par rapport aux grands pics, oui tu as 4 pics soit 3 périodes
Merci
Pour la 4)
1 carreau en hauteur = 1mV
On demande Ymax et Ymin
Y max c'est environ 1.2 mV
Y min c'est environ 1.1 mV
L'unité c'est mV.
Mais la je ne suis vraiment pas précis..
Pour la question 4 c'est pareil, je ne peux pas le faire à ta place car la visibilité est mauvaise.
Néanmoins, le pic du haut semble sensiblement plus grand que celui du bas qui frôle un carreau.
Le mieux serait de faire une mesure à la règle :
1 carreau = x cm = 1 mV
Pic du haut = y cm soit après une conversion z mV
etc.
C'est un produit en croix ou règle de trois (à connaître par coeur :
1,3 cm <=> 1 mV
1,7 cm <=> x mV
donc
