DM sur les diodes

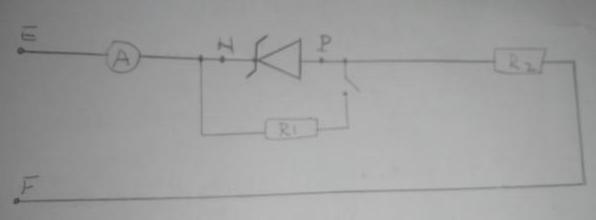

Bsr svp besoin dun peu d'aide sur cet exercice .merci d'avance . voilà l'énoncé : soit le montage ci apres qui comprend une diode zener et deux resistors tels que R1=100 ohms. R2 =50 ohms.La diode zener a une caractéristique inverse simplifiée: Uinv se stabilise à Uz=54 V lorsque la diode est passante dans le sens inverse.
1) interrupteur ouvert l'ampèremètre indique 0,2A.
1.1) Montrer que Unp =Uz.
1.2)calculer Uef.
2.interrupteur ferme l'ampèremètre indique 0,15A et la diode est passante.
2.1)calculer Uef.
2.2)on modifie Uef et l'ampèremètre indique 0,1A.calculer Uef.
2.3)pour une autre valeur de Uef on lit 0,05A.calculer Uef.
Je bloque a partir de 2.1) merci de votre aide.
Bonjour
Ta diode peut avoir deux comportement différents :
Premier cas : elle est bloquée. Dans ce cas le courant traversant R1 a pour intensité la valeur indiquée par l'ampèremètre soit 0,15A et la tension aux bornes de la diode est inférieure à la tension de Zéner : UNP<UZ
Deuxième cas : elle est passante : une partie du courant principal la traverse, l'intensité du courant à travers R1 est inférieure à 0,15A et UPN=UZ.
Je te laisse réfléchir. Compte tenu de la valeur de R1, tu devrais assez facilement montrer que ton problème correspond à la situation n° 1.
Supposons la diode bloquée. Tout le courant passe par R1. La loi d'Ohm appliquée à R1 donne :
UNP=R1.I=100*0,15=15V
Cela conduit bien à UNP<UZ
Le résultat est logique.
Inversement : imagine la diode passante ; on aurait :
UNP=UZ=R1.I
I=54/100=0,54A
Il s'agit de l'intensité qui traverse seulement R1. Comme la diode est censée conduire, l'ampèremètre devrait indiquer une valeur supérieure à 0,54A. Cette situation est donc impossible puisque l'ampèremètre indique seulement 0,15A ! C'est donc bien la première situation qui correspond à la réalité.
Donc on peut pas calculer Uef car la diode ne peu t être passante et I indique par l'ampèremètre pour vérifier la loi d'Ohm
Donc on peut pas calculer Uef car la diode ne peu t être passante et I indique par l'ampèremètre est très petit pour vérifier la loi d'Ohm.
Piège. ????????

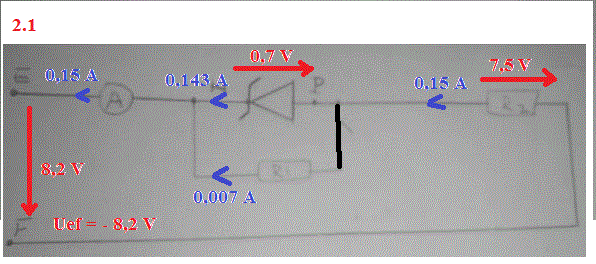

Dans la partie 2, il est écrit que la diode est passante ... MAIS, il n'est pas précisé si c'est en "direct" ou en "inverse".
La valeur de courant donnée (0,15 A) est incompatible avec une conduction de la diode en "inverse", mais pas du tout avec une conduction en "direct"
Si (même si c'est faux), on considère la diode parfaite dans le sens direct (tension directe nulle), alors si elle conduit (en direct) la tension aux bornes de R1 est nulle et le courant mesuré (0,15 A) passe entèrement à travers la diode et R2.
La tension Uef = R2.I = 50 * 0,15 = 7,5 Volts ... MAIS le point F est positif par rapport au point E.
Dans le cas plus réaliste d'une diode non parfaite, il faut tenir compte de la tension aux bornes de la diode en direct (dont l'ordre de grandeur est de 0,7 V)
On aurait alors, I(R1) = 0,7/100 = 0,007 A et I(diode) = 0,15 - 0,007 = 0,143 A
I(R2) = 0,15 A
La tension Uef = 0,7 + R2.I = 0,7 + 50*0,15 = 8,2 V ... MAIS le point F est positif par rapport au point E.
-----
Remarque : le sens du courant est évidement inversé entre la partie 1 et la partie 2.
Même raisonnement pour les points 2.2 et 2.1
-----
Reste à voir ce qui est vraiment attendu.
Sauf distraction.
Slt.Je comprends mieux mais il ya juste les réponses sans explications dans mon livre et I(diode) =40,5mA. Et Uef =-18,4 V.
Et bien, de 2 choses l'une :
- Il y a des erreurs dans ton énoncé. (dans les valeurs données)
OU
- il y a des erreurs dans les réponses du corrigé de ton livre.
