DM réfraction 2
Bonjour à tous j'ai un dm de physique à rendre pour lundi où je bloque dans certaines questions, les voici:
exercice 1:
***Enoncé effacé***
exercice 2:
On considère le dioptre eau/verre de type flint. L'indice de verre n(verre) vaut 1.338 pour le violet et 1.329 pour le rouge. Un rayon de lumière blanche arrive sur ce dioptre avec un angle d'incidence i égale à 30.00°.
1/Faire un schéma représentant le dioptre, le rayon incident et l'angle d'incidence.
2/Calculer l'angle de réfraction rv pour le violet et rr pour le rouge.
3/Tracer le rayon réfracté des radiations violette et rouge.
4/Quel est le rayon le plus dévié?
Merci d'avance, bonne journée.
*** message dupliqué ***
***Un topic = un exercice***
Re,
Je te conseille d'étudier attentivement ces fiches et de me faire des propositions de réponse ensuite :
Réfraction de la lumière Dispersion de la lumière blanche par un prisme
2/ n=c/v
n=(300000.10^3)/(300000.10^3*1.338)
n=(300000.10^3)/401400000)
n=0.74
arcsin(0.74)=47° pour violet
n=c/v
n=(300000.10^3)/(200000.10^3)
n=1.5
arcsin(1.5)=ce n'est pas possible
HORREUR ! HORRIBLE !

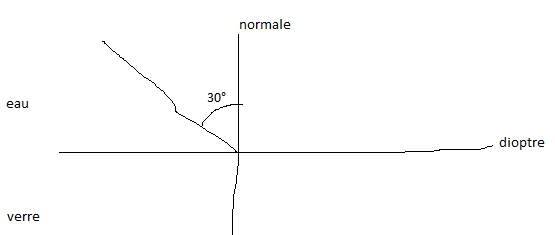

Commence par faire sur paint un schéma de la situation, en traçant le rayon incident et les deux rayons réfractés, avec toutes les données utiles de l'énoncé.
Utilise le bouton "Img" pour le poster, attention à la taille.
On considère le dioptre eau/verre de type flint. L'indice de verre n(verre) vaut 1.338 pour le violet et 1.329 pour le rouge. Un rayon de lumière blanche arrive sur ce dioptre avec un angle d'incidence i égale à 30.00°.
i = angle d'incidence = 30°
n(violet) = 1.338
n(rouge) = 1.329
Relation de Descartes pour chaque rayon réfracté :
n(air) x sin(i) = n(violet).sin(rv)
n(air) x sin(i) = n(rouge).sin(rr)
Que valent donc les angles de réfraction pour chaque rayon ?
se ne serai pas plutôt n(verre) au lieu de n(air) pour les formules?
avec n(air) ça donne ceci:
pour violet=> sin(rv)=n(air)*sin(i))/n(violet)
sin(rv)=sin(30)/1.338
sin(rv)=0.37
rv=21.71°
pour rouge=> sin(rr)=n(air)*sin(i)=n(rouge)
sin(rr)=sin(30)/1.329
sin(rr)=0.38
rr=22.33°
Petite coquille en effet, c'est un dioptre eau/verre et non air/verre :
n(eau) x sin(i) = n(violet).sin(rv)
n(eau) x sin(i) = n(rouge).sin(rr)
Une fois que tu auras refait les calculs, que peux-tu conclure ? Quel rayon est le plus dévié ?
pour violet=> sin(rv)=n(eau)*sin(i)/n(violet)
=1.33*sin(30)/1.338
=0.49
rv=arcsin(0.49)
rv=29.34°
pour rouge=> sin(rr)=n(eau)*sin(i)/n(rouge)
=1.33*sin(30)/1.329
=0.50
rv=arcsin(0.50)
rv=30°
C'est donc le rayon rouge qui est le plus devié.
.
