dm fibre optique
Bonjour cela fait une semaine que je suis bloquée sur un DM en physique sur la réfraction et reflexion de la lumiere:
Un rayon lumineux monochromatique d'un faisceau laser pénètre dans l'une des fibres optiques d'un fibroscope. Son
angle d'incidence en I sur la paroi de la fibre est égal à 40°. L'angle d'incidence à partir duquel il y a réflexion totale à la surface du verre est égal à 50°.
voici les questions où j'ai beaucoup du mal :

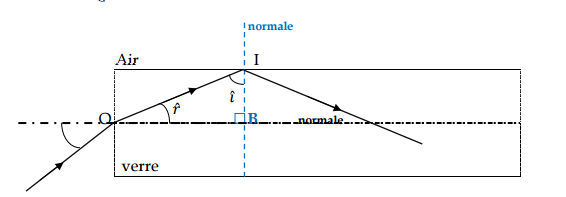

Calculez l'angle d'incidence au point I sur le shéma.
Il y a t'il reflexion totale en I ? Justifier
Merci infiniment
Bonjour.
Etes vous sûr d'avoir bien recopié l'énoncé ?
Si l'énoncé dit ...
Son angle d'incidence en I sur la paroi de la fibre est égal à 40°.
Calculez l'angle d'incidence au point I sur le schéma.
Est-ce que l'angle de 40° n'est pas plutôt en O ?
A vous.
Non je ne me suis pas tromper ma proffesseur a inverser, pour pas qu'on ai le meme sujet d'une autre classe...
Dans ce cas l'exercice est sans intérêt !
L'angle d'incidence en I est 40°, comme précisé dans l'énoncé.
L'angle i = 40° est inférieur à l'angle limite ilim = 50°.
Il n'y a donc pas de réflexion totale en I, le rayon va ressortir dans l'air.
comment puis je calculer le rayon d'incidence ?
Quel est EXACTEMENT l'énoncé de l'exercice ?
Mais que voulez-vous donc calculer ? r ?
Connaissant i = 40°, vous pouvez déduire r qui est le complément de i dans le triangle OBI.
Pour calculer ensuite l'angle d'incidence en O, il faut déterminer l'indice de réfraction du verre.
Pour cela, utilisez la loi de Snell-Descartes et la valeur de l'angle limite ilim = 50°.
Pour une réfraction limite verre / air, on a nverre sin ilim = nair sin 90°
Supposez que nair =1 et déduisez nverre
Il restera ensuite à appliquer une nouvelle fois la loi de Snell-Descartes en O pour déterminer la valeur de l'angle d'incidence en ce point.
À vous
