Dm de physique : Electrocardiogramme.
Bonjour j'ai un dm en physique et je n'ai pas très bien compris , voici l'énoncé :

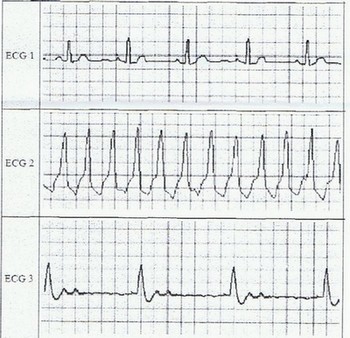

Retrouver le nom associé à chaque E.C.G, puis de donner une réponse à chacun des patients.Argumenter chacun de vos résultats.
Annexe 1 :
* Tachycardie : pouls trop rapide , supérieur à 100 battements par minute chez un adulte au repos( le pouls " normal " d'un nourrisson est d'environ 120 battements par minute).
* Bradycardie : pouls trop lent , inférieur à 50 battements par minute chez un adulte sportif.
Annexe 2 : Echelle horizontale : 1 carreau = 0.25 s.
Annexe 3 : Mesurer une fréquence cardiaque exacte :
1-Surligner un motif élémentaire.
2-Déterminer la période du signal.Pour avoir une meilleure mesure sur la periode du signal,compter le nombre de motifs complets sur l'électrocardiogramme et mesurer leur durée.
3-En déduire la fréquence cardiaque.
Merci d'avance.
Edit Coll : image placée sur le serveur de l'
; merci d'en faire autant la prochaine fois

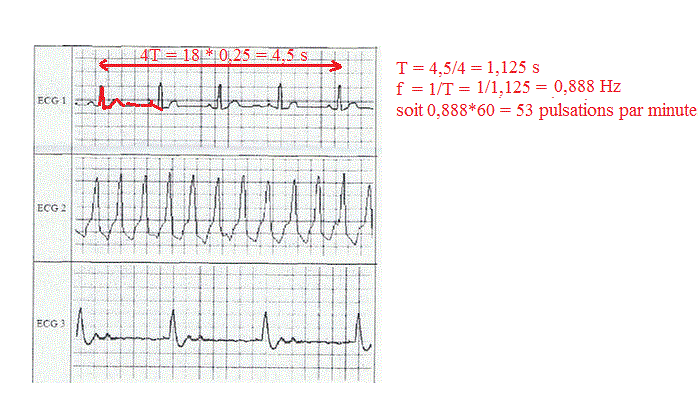

L'énoncé précise : "Echelle horizontale : 1 carreau = 0.25 s"

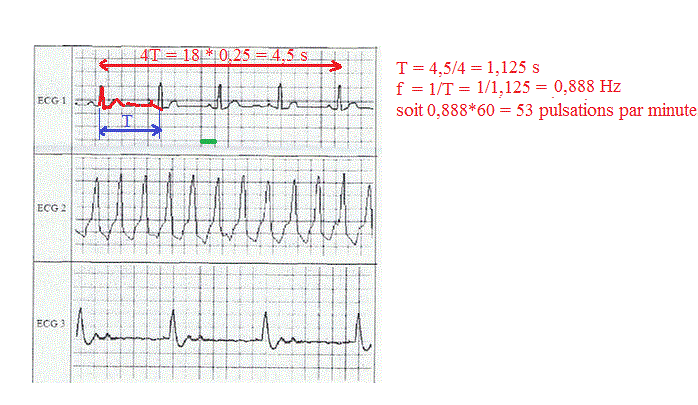

C'est ce que j'ai représenté en vert sur le dessin.
Il faut ensuite évaluer la valeur (en s) d'une période (que j'ai représenté en bleu sur le dessin)
Pour augmenter la précision, on mesure 4T (que j'ai représenté en rouge sur le dessin).
On trouve 4T = 18 petits carrés verts = 18 * 0,25 = 4,5 s
Donc 4T = 4,5 s
et on calcule T = 4,5/4 = 1,125 s, c'est la période du signal.
On calcule la fréquence f du signal par f = 1/T
f = 1/1,125 = 0,888... Hz (ou si on préfère 0,888... pulsation par seconde)
C'est la fréquence cardiaque, c'est à dire le nombre de pulsation par seconde du coeur.
Mais, en général, on donne la fréquence cardiaque par le nombre de pulsations du coeur en 1 minute
---> comme il y a 60 s dans 1 minute, la fréquence cardiaque peut être donnée par : 0,888... * 60 = 53 pulsations par minute.
-----
Où est le problème ?
Reste à faire un raisonnement similaire pour les 2 figures suivantes.
Donc la première E.C.G corresponds à celle de M.Martin , et il ne souffre pas de Bradycardie alors ?
Le patient à qui correspond l'ECG1 ne souffre pas de Bradycardie.
Par contre, le patient à qui correspond l'ECG3 souffre de Bradycardie.
Ce que je n'arrive pas à comprendre c'est lorsque qu'on compte les carreaux où doit-on nous arrêtez par rapport à la courbe ?
je ne sais pas si c'est juste , mais pour le 2 eme j'ai trouvé 11.43 pulsations par minutes et pour le 3 eme j'ai trouvé 28.5 pulsations par minutes , mais je ne sais pas quel E.C.G appartient a quel patient, pouvez-vous m'aidez ? merci d'avance !
j'ai réussit j'ai compris mes erreurs , et j'ai fais comme vous J-P , merci !
je n'ai pas réussit par contre pour ça je ne sais pas comment faire :
1-Surligner un motif élémentaire.
2-Déterminer la période du signal.Pour avoir une meilleure mesure sur la periode du signal,compter le nombre de motifs complets sur l'électrocardiogramme et mesurer leur durée.
3-En déduire la fréquence cardiaque.
merci d'avance.
