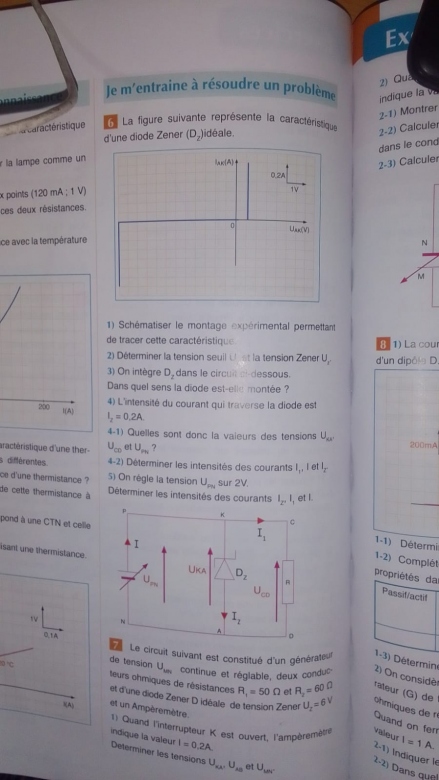

6 La figure suivante représente la caractéristique d'une diode Zener (D₂) idéale.
Schématiser le montage expérimental permettant de tracer cette caractéristique.
Déterminer la tension seuil UT et la tension Zener UZ.
On intègre D₂ dans le circuit ci-dessous.
Dans quel sens la diode est-elle montée ?
L'intensité du courant qui traverse la diode est IZ = 0,2 A.
4-1) Quelles sont donc les valeurs des tensions UKA et UCD ?
4-2) Déterminer les intensités des courants I, I1 et IZ.
On règle la tension UPN sur 2 V.
Déterminer les intensités des courants IZ', I1 et I.
SVP aidez moi j'arrive a resoudre ce prob entierement.
Pour le montage c'est facile ; pour Us c'est 0,6 et Uz moins 6V. Pour 4 1 je suis un peu confus il est clair UPN=UKA=UCD mais est ce qu'on peu dire que UKA=Uz=moins 6V. je suis pas trop sur. et pour Iz est ce qu'elle sert a seulement mentionner que la diode est traversee par un courant. Pour 4 2 c'est Iz est deja donnee, je comprends pas prq c'est demandé. et j'arrive pas a calculer I1 et I puisqu'on peut pas appliquer la loi d'ohm a une diode.
Merci beaucoup d'avance.
Bonjour,

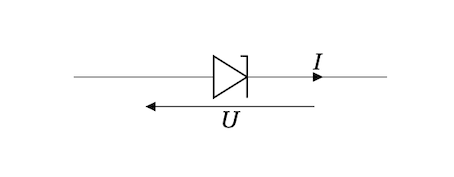

Il se trouve que le graphe donné correspond à la convention de signe indiquée sur le schéma joint. Et donc UKA=-Uz.
I1 passe dans la résistance donc on peut appliquer la loi d'Ohm.
Premierement, merci pour votre réponse.
Si on applique la loi d'ohm, on obtient avec UCD=R.I1 mais j'arrive pas a continuer j'ai essayé UPN=R.I alors I=I1 mais cela ne me semble pas trop correct.
Vous connaissez donc Iz et I1.
Vous devez connaitre une relation entre I, I1 et Iz qui vous donnera I.
