Diode zener
Bon soir. Pouvez vous m'aider à résoudre ce problème d'électricité. Je bloque surtout sur la 2e question.

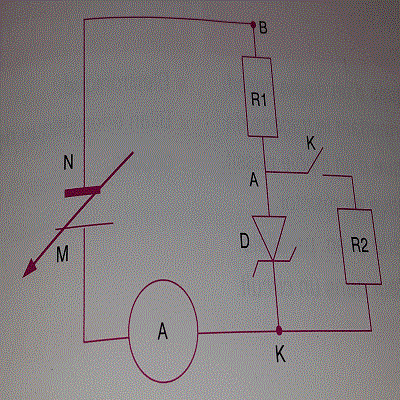

Le circuit suivant est constitué d'un générateur de tension UMN continue et réglable, deux conducteurs ohmiques de résistances R1=50 et R2=60 et d'une diode zener D idéale de tension zener Uz=6V et un ampèremètre.
1)Quand l'interrupteur K est ouvert, l'ampèremètre indique la valeur I=0,2A.
Déterminer les tensions UKA, UAB, UMN.
2)Quand l'interrupteur K est fermé, l'ampèremètre indique la valeur I'=0,15A.
2-1)Montrer que la diode n'est pas bloquée.
2-2)Calculer Iz et I2 passant respectivement dans D et dans le conducteur ohmique de résistance R2.
2-3)Calculer UMN.
Bonjour ,
2-1) Si la diode était bloquée , tout le courant mesuré (0,15 A) passerait dans R2 et on aurait aux bornes de R2 (et de la diode) une tension de 6 x 0,15 = 9 V . Comme la tension Zener n'est que de 6 V , la diode n'est pas bloquée .
Cordialement
