déviation des rayons lumineux par un prisme
Bonjour à tous !
J'ai un exercice à faire mais je n'arrive pa sà trouver la première question ... Le voici :

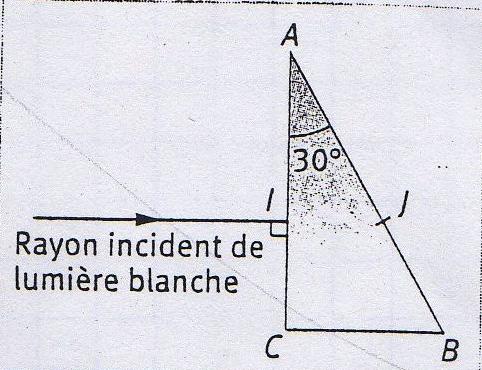

" Un prisme est représenté dans le plan de figure par le triangle ABC rectangle en C. La valeur de l'angle au sommet  est 30 °. Un rayon de lumière blanche arrive perpendiculairement en I sur la face AC du prisme . On note J l'intersection du prolongement de ce rayon et de la face AB.
Le prisme est fait de verre flint, pour lequel l'indice vaut 1,673 pour le violet ey 1,609 pour le rouge"
Et on me demande de tracer le rayon lumineux rouge et le rayon lumineux violet dans le prisme ... Mais je ne vois pas où ils peuvent se trouver ...
Merci d'avance
PS : J'ai mis la figure en fichier joint !
SALUT!!!!
il ya 2 PHENOMENEs de refractions: 1 en I egale a 0° et l'autre en j. pour determiner l'angle de refraction a ce point il faut appliquer la 2e loi de Descarteet tu trouve l'angle de refraction pour le rouge et le violet et puis tu pren dun rapporteur et tu trace les droite rouge et violettes.
oui mais où dois-je placer le rayon rouge et le rayon violet ? à l'avance merci
mais je vinet d ete le dire il faut que tu calcul les angles de refractions puis ca va tout seul...
tu trace les droites representant les angles.
Ces droites elles se trouvent juste a droite de J, elles ont pour debut le point J.
BYE
n1.sin(i1)=n2.sin(i2) avec i1=0 => sin(i1)=0 => n2.sin(i2)=0 => sin(i2)=0 => i2=0
Le rayon n'est pas dévié au niveau de I.
Tu ne dois t'occuper des radiations rouge et violet qu'au niveau de J.
n1 est alors défini par 1,673 ou 1,609 et n2 vaut 1 si le prisme est placé dans l'air.
mais c ce que j'ai di. non?????
matthieu1 tu a fait le calcul mais cela n'était pas necessaire car l'angle d'incidence vaut 0° donc l'angle de refraction aussi!!!!!
Oui deshonest, c'est ce que tu as dit, mais il faut quand même le montrer.
++, Matthieu.
