Bonjour,

Tout ce que tu as à savoir se trouve dans cette fiche (clique sur la maison) : Réfraction de la lumière

Tu seras en mesure de nous proposer une correction sur laquelle échanger

Bonjour,

1) La réfraction
2) Je pense que c'est la deuxième loi de Descartes

Mais pour la question 3, je ne sais pas comment faire pour calculer l'angle

Merci pour votre réponse précédente

Déjà, il faudrait que tu commences par faire un schéma de la situation avec toutes les données utiles de l'énoncé.

1. OK
2. Peux-tu énoncer cette loi (cf. fiche) ?
3. Il faut appliquer cette loi, c'est une simple application numérique

2. n1 x sin i = n2 x sin r
3. n1 x sin i = n2 x sin r
     1 x sin 38 = 1,78 x sin r
      sin r = (1 x sin 38) : 1,78

2. Il faut définir toutes les notations utilisées, soit par un schéma, soit par des mots, mais on ne peut pas sortir une formule sans cela

3. Oui et donc r = ?

2) Lorsque la lumière atteint la surface d'un dioptre, une partie de la lumière est réfractée (donc déviée dans le nouveau milieu) alors que l'autre partie est renvoyée dans le milieu d'origine : ces rayons subissent une réflexion.

3) r = 38° ?

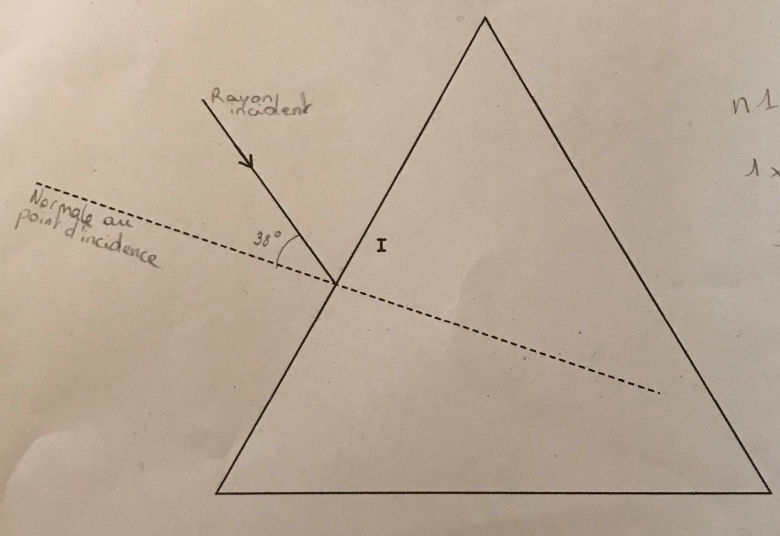

J'ai fais un schéma mais je ne suis pas sûre qu'il soit correcte

2) OK

3) Ce n'est pas étrange de trouver exactement la même valeur que pour l'angle incident ? Vérifie ton calcul et attention aux paramètres de ta calculatrice (sin-1 ou arcsin, en ° et non en radians, etc.)

Enfin, poste ce schéma qu'on puisse échanger dessus :

extrait de la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

Énoncé d'exercice ou de problème :

Pour les énoncés courts (moins de 5 lignes sur une feuille A4) :
La recopie est obligatoire.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !

Pour les énoncés longs  :
Les 5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.
Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

Recherches (même non abouties) de l'exercice :
Elles doivent être obligatoirement recopiées, et ce, dès la demande d'aide.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !
Les formats autorisés sont exclusivement les suivants : gif, jpg, jpeg, et png. La taille d'un fichier est limitée à 2 MO maximum pour une image et à 500 ko pour un pdf.

Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !

3) Je trouve désormais 0,3458. Est-ce possible ?

Il est où le tracé du rayon réfracté ?

Que se passe-t-il quand tu passes d'un milieu moins réfringent à un milieu plus réfringent (cf. fiche) ?

Justement je ne sais pas comment le tracer..

Le rayon réfracté se rapproche de la normale quand il passe d'un milieu moins réfringent à un milieu plus réfringent

Exactement !

Donc d'après la relation de Descartes :

n(air).sin(i) = n(verre).sin(r)

<=> sin(r) = n(air)/n(verre).sin(i)

<=> r = Arcsin[ n(air)/n(verre).sin(i) ]

Application numérique : r = Arcsin[ 1,00/1,78 x sin(38°) ] =20,2°

Ton résultat était exprimé en radian et non en degrés, attention à bien maîtriser l'utilisation de ta calculatrice.

Ce devrait être plus facile de me proposer le tracé à présent

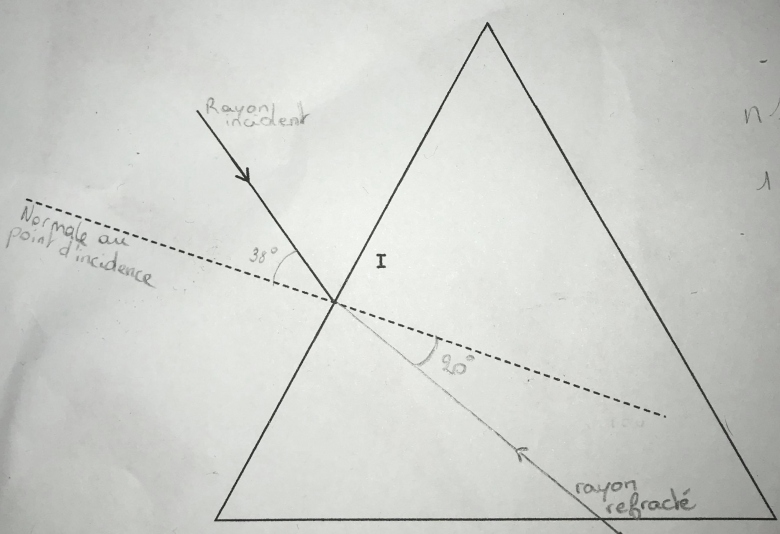

Comme ceci ? (pour le schéma)

Ensuite, il faudrait que je place sur le schéma, i et r. C'est bien les angles ?

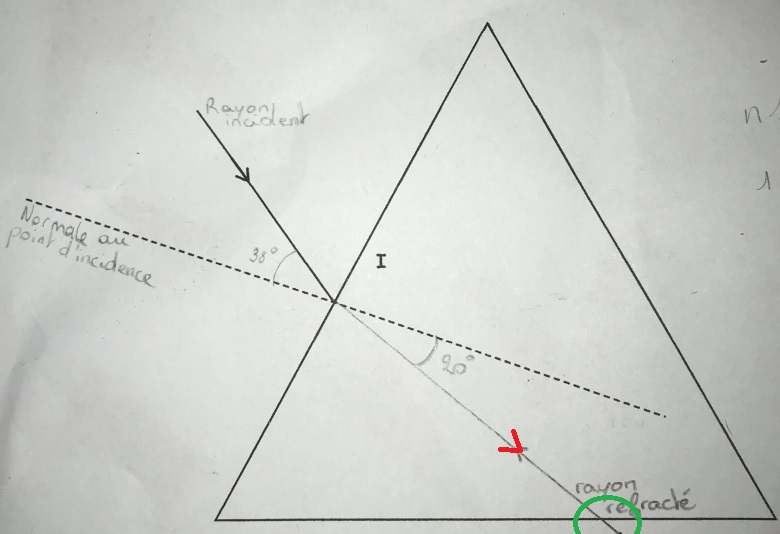

C'est presque ça, attention à deux choses :



Ton rayon réfracté se propage dans le même sens que le rayon incident (cf. correction flèche en rouge) ;

Dès que tu atteins l'autre paroi du prisme, il va y avoir une nouvelle réfraction (cette fois-ci d'un milieu plus réfringent à un milieu moins réfringent), il ne faut donc par prolonger de façon rectiligne le rayon au-delà de cette paroi.

D'accord, merci. Je vais modifier mon schéma

La question suivante est : "Quel serait l'angle avec la normale du rayon réfléchi ? Dessiner ce rayon"

Je ne comprend pas trop ce que signifie cette question, de quel angle parle-t-on ?

Cela fait référence justement au point d'incidence sur rayon réfracté sur l'autre face du prisme. Tu trace la normale à ce point d'incidence et on te demande d'en déduire géométriquement (cours de maths) sa valeur

Bonjour acolin et gbm,

Un rayon laser se propageant dans l'air rencontre la surface plane et horizontale d'un bloc de verre ......

L'énoncé ne parle pas d'un prisme, mais d'un bloc de verre et je suppose que le rayon réfléchi de la question 4 est celui évoqué par acolin dans son post du 03-01-20 à 11:37
Qu'en pensez vous ?

Salut odbugt1 ,

Toujours aussi alerte à ce que je vois, j'avais effectivement oublié qu'on traitait d'un bloc et non d'un prisme, même si les principes expliqués restent d'actualité dans ce cas de figure.

C'est le problème quand on jongle entre la rédaction de nouvelles fiches et l'entraide sur le forum, parfois on se laisse distraire

Merci à toi

C'est quand même juste tout ce que l'on a vu ensemble ou pas du tout ?

Les principes oui mais il ne fallait pas faire le tracé sur un prisme (je ne sais pas d'où tu le sors) mais sur un bloc de verre comme te l'a rappelé odbugt1

Le triangle était déjà tracé sur la feuille d'exercice, je pense que c'est bon du coup

Bizarre Appeler un "prisme" par "bloc" mais bon.

Dans ce cas, bonne soirée !
