Determination d'une période
Pour chacun des exercices n°1 à 6 , determiner si c'est possible : La période et la fréquence
l'amplitude
Dans chaque cas , on donne le coefficient de balayage b et le coefficient de deviation verticale k :
J'ai mis le lien pour les graphiques .
J'ai commencé a faire quelques calculs , mais je ne suis pas sur car je n'arrive pas à calculer l'amplitude est ce que quelqu'un peut m'aider
Exercice 1:
T = 5 x 0.2
= 0 . 10s
F= 1/0.001
10 000 Hz
Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !
Exercice 1
k= 5v/carreau
( desole mais j'ai pas arrivé à incorporer le graphique )
Figure 2
k= 20mV/carreau
Figure 3
k = 5mV/carreau
Figure 4
k=20V/carreau
Figure 5
k= 0.2 / carreau
Figure 6
k=5V/carreau
Exercice 1
pour chacunes des figures determiner si c'est possible la periode et la frequence puis l'amplitude
j'ai les graphiques par contre je n'arrive pas a mettre sur le topic

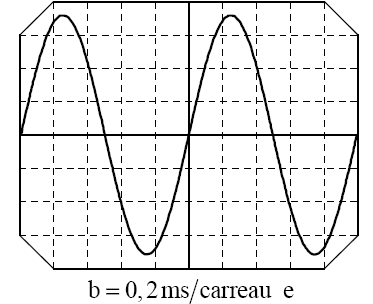

figure 1
b = 0,2 ms/ carreau k= 5v/carreau
Figure 2
b = 50µ/ carreau k= 20mV/carreau
Figure 3
b = 20 ms / carreau k = 5mV/carreau
Figure 4
b= 0,1 ms/ carreau k = 20/ carreau
Figure 5
b= 1µs / carreau k =0,2V / carreau
Figure 6
b= 0,5ms/carreau k = 5V/ carreau
j'ai commencer pour le premier jai mis T=5x0,2= 0,10 F=1/0,0001 = 10 000HZ mais sa me semble bizarre et pour l'amplitude je ne sais pas
0.2=1ms et pas 0.1s
Ok , merci pour Umax comme la courbe fait 3carreeaux et demi de hauteur et ke k vaut 5V / Carreau
que j'ai 2 motifs est ce que je fais 5 X 3.5 = 17.5 ou je multipli ce meme resultat par le nombre de motifs c'est a dire 17.5 X 5 .
J'ai un graphique qui apparait au dessus je sais pas si tu le vois
desolé j'ecris francais c'est juste que ce n'est pas evident a expliquer
sur le graphique au dessus que j'ai posté en premier
peux tu m 'expliquer comment trouver U max
figure 1
b = 0,2 ms/ carreau k= 5v/carreau
