Niveau seconde
Circuit mixte
Posté par Khola22

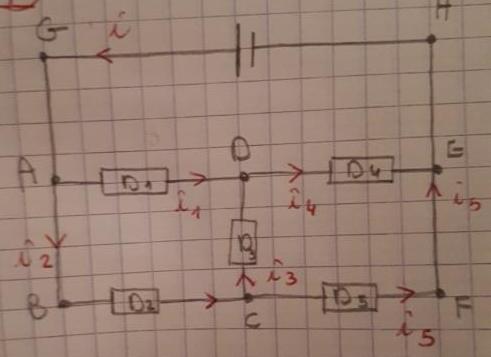

Bonjour ! Voici un circuit mixte dont j'ai calculé les intensités dans chaque point, mais l'interprétation des résultats en loi de l'intensité m'on causé un problème 😅.
Citation :
on a i1=0.5A; i4=1A; i= 1.5A; UGH =6V ; UAD=2V
on a i1=0.5A; i4=1A; i= 1.5A; UGH =6V ; UAD=2V
J'ai trouvé que :
i=i1+i2
Donc i2= 1A
i2= i3+i5
Donc : i5= 0.5A
i4= i1+i3
Donc : i3= 0.5A
Ce qui m'a causé le problème c'est :
Est ce qu'on peut dire que D3 est parallèle à D1; D2 et à D4; D5. Probablement non comme les résultats le montre, mais pour quoi ? Et pourquoi D2 n'est pas égale à D1 ?
Bonjour,
Ce circuit comporte 4 noeuds : A, C, D, E
Deux dipôles sont en parallèle s'ils sont montés entre les mêmes nœuds.
D3 qui est monté entre les nœuds C et D n'est donc en parallèle avec aucun autre dipôle de ce circuit.
