Bonsoir,
J'aurai besoin d'aide pour l'exercice suivant s'il vous-plaît :

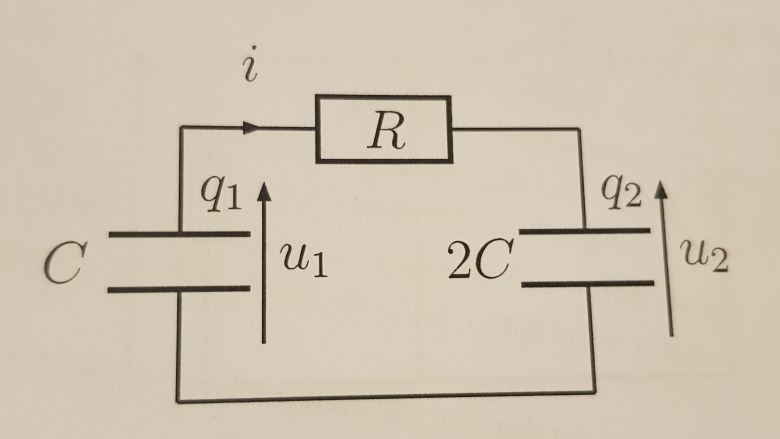

A l'instant initial t = 0 le condensateur de gauche porte une charge q1(0) = q10. Le condensateur de droite est initialement déchargé. Un interrupteur K non représenté se ferme à t=0 pour fermer le circuit.
(Les deux premières questions nous faisait établir l'ordre du circuit et une expression du temps caractéristique)
3) Faire un schéma électrique équivalent à t =0+ En déduire les tensions u1 u2 uR et l'intensité i pour t=0+
4) Retrouver les expressions précédentes en appliquant les lois de Kirchhoff à t =0+
Pour mon schéma électrique équivalent, j'ai remplacé le condensateur de droite par un fil car il est initialement déchargé et je n'ai pas touché à la résistance et à l'autre condensateur. J'en ai alors déduis du fait de la continuité de la tension aux bornes d'un condensateur que u2(t=0+)=0 et u1(t=0+)=q10/C. Mon problème se situe alors ici pour trouver uR et i je fais une loi des mailles tel que U2+Ri=U1 pour trouver i(t=0+)=q10/RC et enfin je peux trouver uR(t=0+)=q10/C mais en faisant cela j'utilise déjà la loi de Kirchoff et je ne vois pas ce que je suis censée faire dans la question 4.
Je vous remercie d'avance
Bonjour,
Type d'exercice déjà posté :
décharge d'un condensateur dans un autre
Decharge d'un condensateur dans un autre
