Circuit électrique

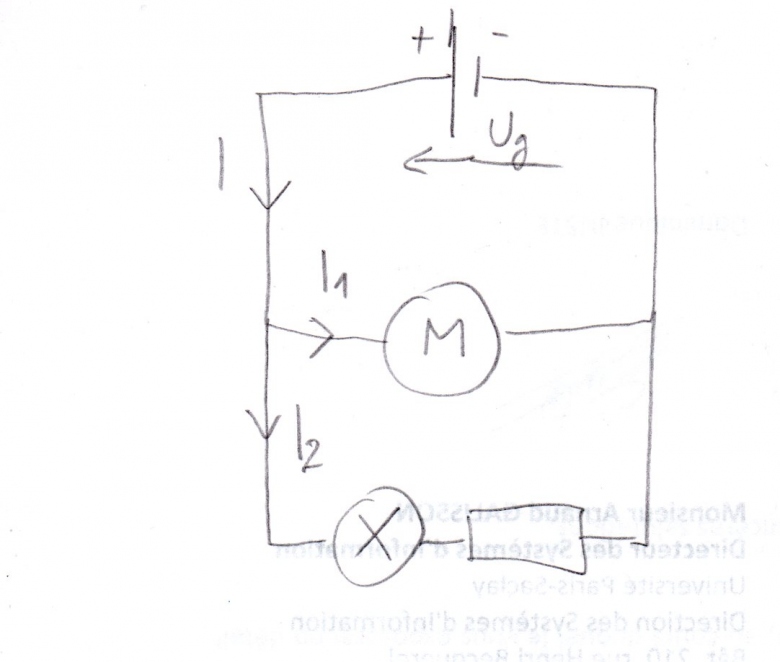

bonjour j'ai un exercice sur un circuit électrique alimenté par une pile. j'ai fais le schéma.
la tension de la pile est 6V
Ug=6V
l'intensité de la pile est 420mA
I=420mA
l'intensité de la lampe mesurée est 140mA
question 1 : combien de mailles et de noeuds ce circuit comprte-t-il ?
ma réponse est le circuit a deux neuds et deux mailles.
question 2 : il est demandé de déduire l'intensite du moteur
sur le cours j'applique la loi des circuits électriques en serie : I = I1 + I2
I c'est l'intensité de la pile et I=420mA
I2 c'est celle du moteur et faut la déduir
faut calculer I1
alors est-ce que j'ai bon si j'applique sur la maille de la lampe et de la resistance la loi d'unicité de l'intensité ?
donc I2=140mA puisque sur la lampe on a IL=140mA ?
donc ça vaut dire que l'intensité de la résistance est aussi IR=140mA ?
si c'est bon je déduis que I1=I-I2 donc I1=420-140=280mA
c'est bon ou pas ?
merci par avance de m'aider.
Bonjour,
question 1 : combien de mailles et de noeuds ce circuit comprte-t-il ?
ma réponse est le circuit a deux neuds et deux mailles.
Je trouve 2 nœuds et 3 mailles.
sur le cours j'applique la loi des circuits électriques en serie : I = I1 + I2
Cette loi s'appelle la " loi des noeuds "
On trouve en effet I1 = 280 mA
Attention à ton vocabulaire :
On ne dit pas : "Tension de la pile" mais "Tension aux bornes de la pile"
On ne dit pas : "Intensité du moteur" mais "Intensité qui traverse le moteur"
merci beaucoup
Je n'avais pas compris le comptage de mailles. Si j'ai bon il faut simplement compter toutes les branches entre les noeuds ?
J'ai bon si je dis que l'intensité est constante sur une maille ? Si je place un ampèremètre aux bornes de la lampe ou aux bornes de la résistance alors j'ai la même mesure ?
Promis juré je ferai attention au vocabulaire.
Encore merci.

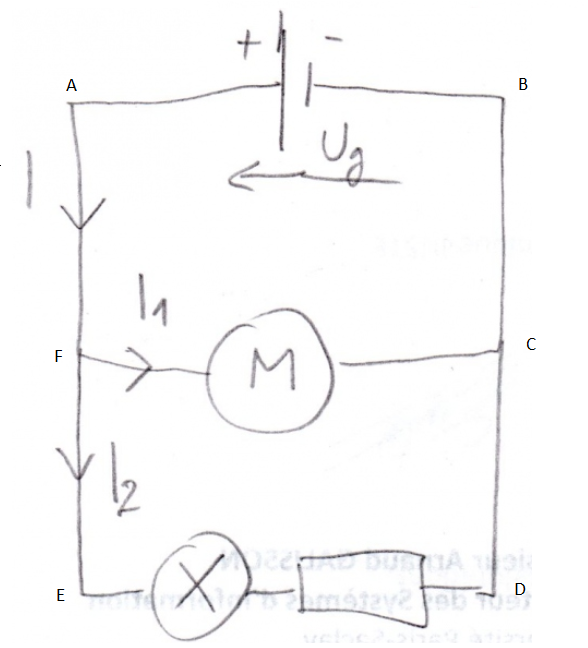

Voir schéma ci-dessous
ABCFA, FCDEF, ABDEA sont des mailles.
L'intensité n'est pas partout la même dans une maille.
F et C sont des nœuds
Une portion de circuit comprise entre deux nœuds consécutifs est une branche.
FABC, FC, CDEF sont des branches
L'intensité en différents points d'une même branche est la même.
Un ampèremètre ne se monte jamais en dérivation "aux bornes " d'un appareil
Il se monte en série avec cet appareil.
Si tu places, en série, un ampèremètre dans la branche CDEF, peu importe sa position : Il indiquera le même résultat.
bonsoir,
un grand merci pour cette explication. je demanderai demain à ma prof d'expliquer cette histoire de mailles. Si je comprends bien et c'est pas gagné les mailles sont les circuits que je peux faire avec la pile. Sur le schéma je vois bien que je peux construire trois circuits.
merci beaucoup pour votre aide.
Une maille est un parcours fermé sur le circuit .
Les mailles ABCFA et ABDEA contiennent en effet la pile.
En revanche la maille FCDEF ne contient pas la pile.
