Caractéristique d’une pile et point de fonctionnement
Bonjour,
J'ai quelques exercices à faire mais je bloque sur certains pourriez-vous m'aider svp.
Voici l'énoncé (accompagné d'un tableau et d'un graphe ):

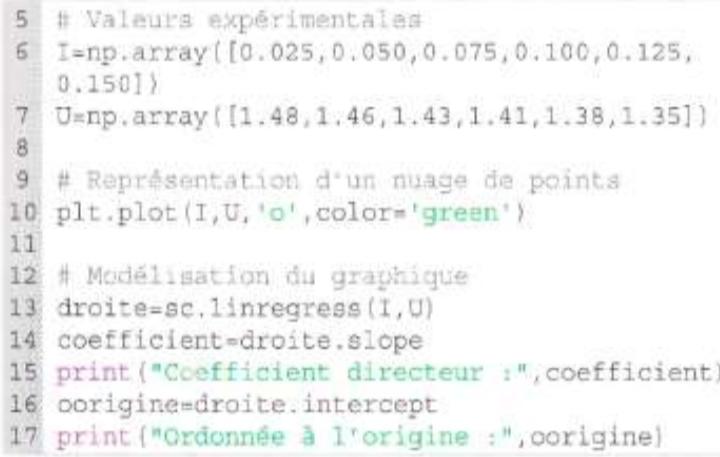

On donne ci dessous un extrait de programmation en langage Python permettant de tracer et de modéliser la caractéristique de la pile.
Le résultat de l'exécution du script complet est donné à côté de l'extrait du script.

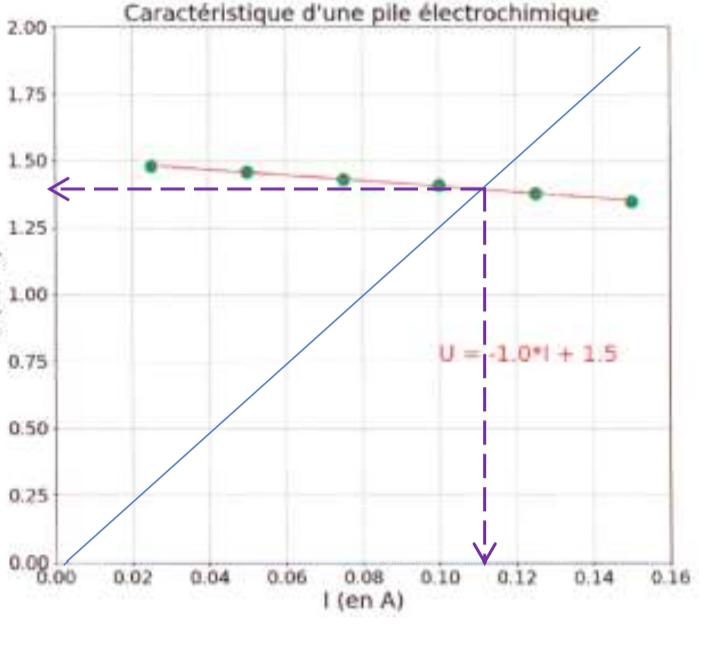

9) En utilisant le graphe de la caractéristique de la pile déterminer graphiquement les coordonnées du point de fonctionnement.
10) Retrouver les valeurs de la question 9) par le calcul.
J'ai oublié de répondre aux questions.
Pouvez les corriger pour moi s'il vous plaît.
Il précise avant la question posée que :
Cette pile est placé en série avec un conducteur ohmique de résistance R=12,5 ohm.
9)le point de fonctionnement d'un circuit est l'état moyen dans lequel il se stabilise en l'absence de signal, mais avec toutes sources et ses charges connectées donc dans ce graphique le point se situe à l'intersection des deux courbes présentent.
Ici le point de fonctionnement à pour coordonnées (1,45 ;0,11)
Pour la question 10 en revanche je ne sais pas quoi utiliser pour retrouver les valeurs de la question précédente. Pouvez-vous m'aider s'il vous plaît.
Merci d'avance
Bonsoir,
Pour la question 10 en revanche je ne sais pas quoi utiliser pour retrouver les valeurs de la question précédente. Pouvez-vous m'aider s'il vous plaît.
Il suffit de rechercher par le calcul les coordonnées du point d'intersection de la caractéristique de la pile et de celle du conducteur ohmique.
Il faut utiliser :
L'équation de la caractéristique de la pile et l'équation de la caractéristique du conducteur ohmique.
Ces deux équations sont celles des deux droites qui apparaissent sur le graphique.
Je n'ai pas bien compris pourquoi doit on utiliser une équation ? Et laquelle?
Et le tableau ci-dessus ne sert à rien ?
Encore merci pour votre patiente.
Ce n'est pas une équation qu'il faut utiliser mais deux
Le tableau a servi a obtenir l'une des deux équations : Celle concernant la pile.
Il te faut établir l'autre équation : Celle concernant le conducteur ohmique.
Ces deux équations sont des équations de droites. Il faut trouver les coordonnées du point d'intersection de ces deux droites et obtenir ainsi par le calcul ce qui a déjà été obtenu graphiquement.
Tout ce qui est écrit ci-dessus l'avait déjà été précédemment. Rien de nouveau !
