Signaux et circuits électriques complexes : les capteurs

Re-bonjour,

Je ne vois pas du tout comment faire, je suis bloqué, je pense qu'il faut utiliser la formule : I_AB = U/R, mais je ne vois pas quoi mettre pour U et pour R.
Pouvez vous me donnez une piste s'il vous plaît.

Oui, c'est bien la loi d'Ohm qu'il faut appliquer !

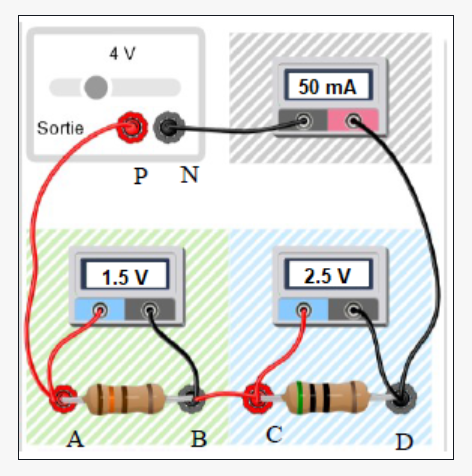

Concernant la valeur pour la tension à ses bornes, elle est fournie sur le schéma (merci le voltmètre).

Concernant la valeur de la résistance, as-tu vu au collège les codes couleurs sur les dipôles ohmiques ?

Si tu as un doute, clique sur cette maison : La résistance électrique et la loi d'Ohm

Merci pour votre réponse,

(J'ai mis les bonnes couleurs pour les dipôles ohmiques en image)
Du coup, j'ai trouvé : U = 1.5 V et R = 30 x 1 = 30 + 5% = 30 R 30.3 .
Mais quelle valeur je prends pour R pour effectuer le calcul ?

Il me semble avoir trouvé le résultat :
I_AB = U/R = 1,5 / 30 = 0,05 A

Pouvez vous me confirmez mon résultat ?

Alors,

Effectivement, la lecture du code couleur de ce dipôle ohmique donne :

28,5 < R < 31,5 (5% de tolérance sur 30 = 30*5/100 = 1,5)

Mais je pense que l'énoncé ne demande pas à ce qu'on tienne compte de la tolérance, on va donc considérer que R = 30

Donc ton calcul est correct !

D'accord merci beaucoup pour votre aide !

Bonne fin de journée

Je t'en prie !

Tu remarqueras une chose : 0,05 A = 50 mA, on retrouve donc bien une continuité de l'intensité du courant dans le circuit en série (valeur lue sur l'ampèremètre)

A une prochaine fois !

Oui, c'est vrai !

Merci encore
