Calcul tension

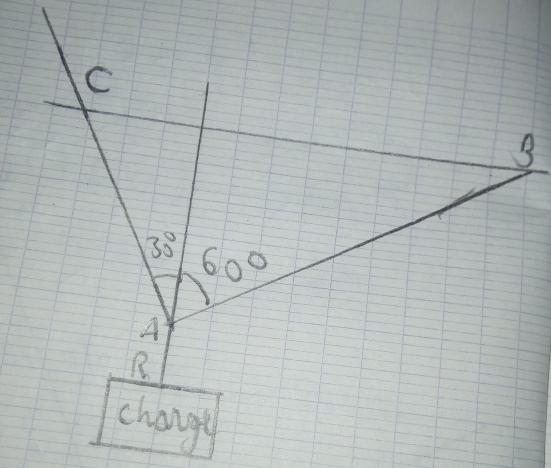

Bonjour j' aimerais que vous m'aider a résoudre un exercice l énoncé est la suivante : une charge de 500 N est suspendu à un crochet qui est maintenu par deux câbles AB et AC 1) déterminer la tension dans les câbles AB et AC par méthode graphique 2)par méthode de calcul
pouvez vous m aidé pour la méthode graphique et ca
Bonsoir,
Méthode graphique :
Conseil : Utiliser un papier quadrillé à petits carreaux.
Mettre en place un axe horizontal et un axe vertical.

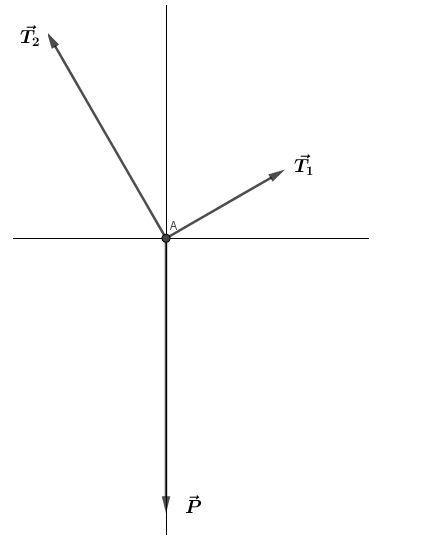

Construire le vecteur poids à une échelle adaptée à la dimension du papier : Par exemple 1cm pour 100N
Construire les vecteurs et
en respectant les angles fixés par l'énoncé et de manière que la résultante de ces deux vecteurs soit opposée au vecteur poids.
Mesurer avec soin les longueurs des vecteurs et
et compte tenu de l'échelle choisie en déduire les normes des forces
et
La méthode graphique engendre toujours des erreurs, plus ou moins grandes suivant la qualité du schéma et la précision des mesures.
La valeur de 260 N est convenable.
En revanche la valeur de 380N n'est pas bonne ( trop faible )
