bonjour et merci de m'aider s'il vous plait.
J'ai vu qu'il y avait des fiches de physique sur ce site alors je me suis dit que vous auriez pu m'aider pour ce petit exercice!

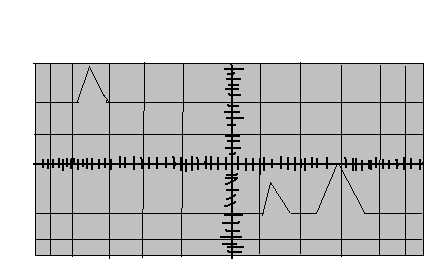

voici l'énoncé:Le train avant d'une automobile comporte une barre cylindrique en acier de longueur égale à 1,90m.cette barre ne devant présenter aucune fissure elle a été controlée à l'aide d'un système à ondes ultrasonores.On fixe un émetteur et récepteur ultrasonores à l'une de ses extrémités O. Le récepteur détecte l'écho retourné par l'autre extrémité E.Un écho supplémentaire révèle la présence d'une fissure F. On donne ci-dessous un oscillogramme obtenu apres traitement des signaux électriques aux bornes de l'émetteur et du récepteur.1/ Indiquer pour chacune des courbes s'il s'agit de l'émetteur ou du récepteur.
2/La barre controlée présente effectivement un défaut.Justifier en interprétant l'oscillogramme obtenu.
3/ Soit v la vitesse de propagation des ultrasons dans la barre.En exploitant l'oscillogramme determiner le rapport des diastances OF/OE.en déduire la distance OF.
la première et 2ème question j'ai réussi à repondre mais pour la 3ème question je viens de voir que j'ai deux sortes de graduations les petits traits que j'ai dessiné et des carreaux (en jaune) alors pour repondre a la dernière question pour le rapport OF/OE et pour déduire la distance OF je fais de O à F donc du début de la première courbe jusqu'à la fin de la deuxième courbe , je compte le nombre de graduations ou bien de carreaux gris?
et apres je vais de O à E(qui se trouve sur le premier écho je pense.A partir de là je fais le rapport.
et pour en déduire la distance OF j'applique la formule d=v*t pour le temps ceux sont les graduations en noire ou les carreaux en gris qu'il faut compter?
puis pour la vitesse c'est quoi l'unité ? des secondes non?
merci de m'aider au plus vite s'il vous plait!
Bonjour,
Pour la troisième question : tu n'as pas besoin de connaître la vitesse de propagation des ultrasons dans la barre métallique.
En effet tu as un "étalon interne" : la longueur de la barre est de 1,90 m d'après l'énoncé.
Donc tu vois sur l'écran ce que représente le temps pour l'aller-retour 2.OE = 2 . 1,90 m
Tu vois aussi ce que représente le temps pour l'aller-retour 2.OF
Tu en déduis facilement OF
Ça mis à part, une vitesse ce ne sont jamais des secondes... la seconde est l'unité de temps
Une vitesse s'exprime par exemple en m/s (ou m.s-1)
hum..oui je suis d'accord pour 2.OE=2.1,90m
mais comment fait-on pour le rapport je ne comprends pas du tout !!
merci de m'aider s'il vous plait
Tu mesures sur l'écran un temps t1 pour 2.OE
Tu mesures aussi sur l'écran un temps plus court t2 pour 2.OF
Le rapport c'est :
t2/t1 = OF/OE = OF/1,90 avec OF en mètre
donc si j'ai bien compris on fait un produit en croix apres pour trouver la distance OF et ça donne t2/t1=OF/1,90 on sait que t1 fait 2*OE=3,8
donc 3.8/1,90=2
mais je crois qu'apres il faut rediviser par 2 vu que là on a trouvé la valeur 2*OF donc sinon ça ferait OF=1
voilà merci de m'aider!
