Bonjour j'ai un devoir à faire, et j'aurai besoin d'aide

merci pour votre aide

1)

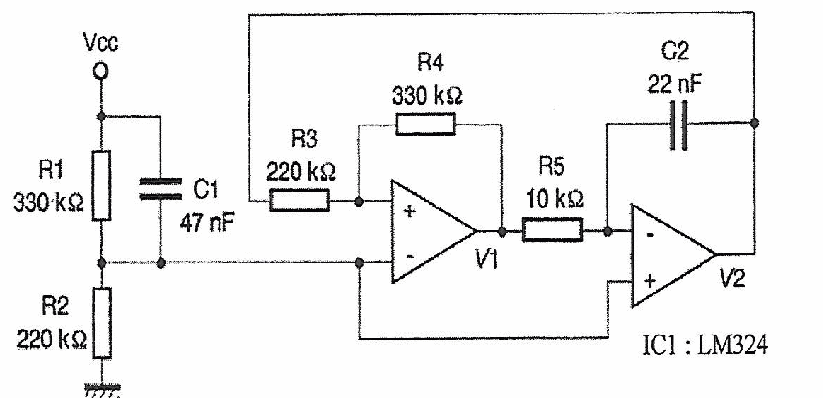

inscrire le brochage référence et nom des broches du circuit intégré IC1 qui est un amplificateur opérationnel (AOP) de référence LM324
Dessinez les AOP (ou AIL) à l'intérieur du circuit intégré à la norme IEEE

2)
faire la liste des composants utilisés

3)

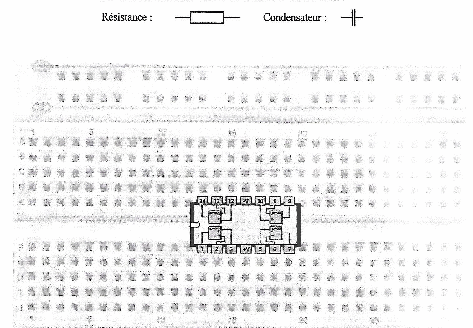

effectuez le cablage virtuel du schéma structurel sur la plaquette LAB (jointe)
a)indiquez la référence de chaque composant sur chaque composant
b)n'indiquez pas les valeurs des composants
c)repérez les 2 fils d'alimentation par OV et +VCC
d)dessinez les résistances et les condensateurs comme suit (sur le croquis)

mes réponses

1)
tableau (au milieu j'ai fait des carré norme européenne)

sortie 1    1 /____         ____ /14  sortie 4
- entrée 1  2 /_I-  I       I - I_ /13 - entrée 4
+ entrée 1  3 /_I+  I1     4I + I_ /12 + entrée 4
(+vcc) v+   4 /                   /11 (-vcc) v-
+ entrée 2  5 /_I+   I2    3I + I_/10 + entrée 3
- entrée 2  6 /_I-   I      I - I_/9  - entrée 3
sortie 2    7 /___            ___/8  sortie 3

2) (pas sûr de moi)
référence composant              valeur
R1        résistance                330K
R2        résistance                220K
R3        résistance                220K
R4        résistance                330K
R5        résistance                10K
c1        condensateur              47nf
c2        condensateur              22nf
ic1       circuit intégré           lm324

3) je n'y arrive pas

pouvez vous m'aider, merci
