Bonjour!

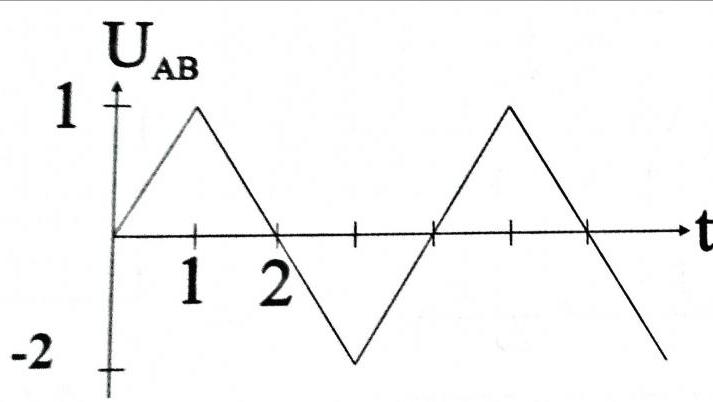

de ce que je sais l'amplitude d'une tension periodique est égale à la valeur maximale des valeurs absolues de la tension, mais dans la correction d'un exercice (de l'oscillogramme ci dessous) il a dit que Um = n×Sv = 1×1 = 1V
mais je pense que c'est faux, il faut que Um = 2×1 = 2V
oui ou non ?
Bonsoir
En général, Um désigne la tension maximale, donc ici : Um=1V si une division correspond à 1V. Il ne faut pas confondre avec la tension "crête à crête qui est égale à la différence entre la tension maximale et la tension minimale, ce qui ici donne 2V.
En revanche, la figure étant tronquée, je ne vois pas à quoi correspond l'indication -2...
j'ai pas confus avec la tension crête à crête, j'ai pas calculer Um = 1-(-1) = 2V, j'ai utiliser l'indication -2 alors Um = |-2| × 1 = 2×1 = 2V, la tension est non alternative alors l'alternance negative n'est pas egale a l'alternance positive.
le max de l'alternance positive = 1
le max de l'alternance negative = -2
L'axe des abscisses n'est peut-être pas tracé à l'ordonnée U=0. Tu es peut-être en train d'étudier une tension "triangulaire décalée" c'est à dire une tension dont la valeur moyenne n'est pas nulle.... Sur l'oscillogramme l'ordonnée de l'axe des temps n'est pas précisée.
Si on se fit aux graduations verticales en tenant compte du (-2V), ce que je n'ai pas fait dans mon message précédent :
Umax = 1V
Umin = -2V
Tension crête à crête : Ucc=Umax - Umin = 3V
Tension continue = valeur moyenne de la tension instantanée : UDC=(Umax+Umin)/2 = -0,5V
La tension visualisée à l'oscilloscope possède une composante continue de (-0,5V) et une tension triangulaire d'amplitude Um=Ucc/2 = 1,5V.
