Activité : Signaux périodiques
Bonjour ou Bonsoir,
J'ai besoin d'aide pour les questions 3,4 et 5, je n'ai pas compris la méthode pour pouvoir trouver la réponse.
Enoncé :

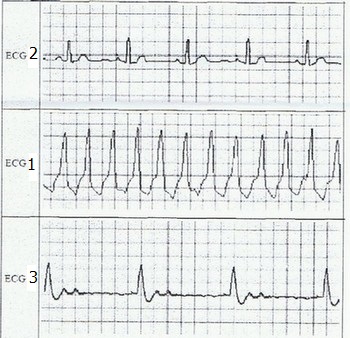

Apres avoir enregistré les électocardiogrammes ( ECG ) de trois patients un cardiologue se rend compte qu'il a oublié d'écrire le nom de chacun sur les enregistrement correspondants. heureusement, il se souvent de pathologie des trois personnes.
- Mr ramon souffre de tachycardie et présent un rythme cardiaque de 120 pulsations par minute.
- Mr martin souffre de bradycardie et possède un coeur dont la durée d'une pulsation est de 1.75s.
- Mme rochel est une grande sportive et a un coeur dont le fonctionnement est normale avec une fréquence de 0.87 hz.
Echelle horizontal : 1 carreau correspond à 0,25s.
Questions :
3) Déterminer la période des battements cardiaques avec le plus de précision possible. Expliquer la méthode employée.
4) Déterminer la fréquence cardiaque correspondant à chaque enregistrement puis en déduire le rythme cardiaque.
5) En déduire le nom associé à chaque ECG.
Merci d'avance pour votre aide et explications.
3) prendre le nombre de périodes (N) enregistrées et compter le nombre de divisions (n)(carreaux)
chaque division réprésente 0,25 s
pour une période T =(n*0,25)/N
4) ECG1 N=4 n= 18
T1 = 18*0,25/4
T1 = 1,125 s
ECG2 N = 11 n = 21,25
T2 = 21,25*0,25/11
T2 = 0,45 s
ECG3 N =3 n= 21
T3 = 21*0.25/3
T3 = 1,75 s
5) Mr ramon T = 60s /120 = 0,5 s (durée d'un battement) soit ECG2
Mr martin T = 1,75 s soit ECG3
Mr Rochel T = 1/fréquence =1/0,87 = 1,15 soit ECG1
3) prendre le nombre de périodes (N) enregistrées et compter le nombre de divisions (n)(carreaux)
chaque division réprésente 0,25 s
pour une période T =(n*0,25)/N
ECG1 N=4 n= 18
T1 = 18*0,25/4
T1 = 1,125 s
ECG2 N = 11 n = 21,25
T2 = 21,25*0,25/11
T2 = 0,45 s
ECG3 N =3 n= 21
T3 = 21*0.25/3
T3 = 1,75 s
4) Fréquence f1 = 1/T1 = 0,89 Hz f2= 1/T2 = 2,22 Hz f3 = 1/T3 = 0,57 Hz
5) Mr ramon T = 60s /120 = 0,5 s (durée d'un battement) soit ECG2
Mr martin T = 1,75 s soit ECG3
Mr Rochel T = 1/fréquence =1/0,87 = 1,15 soit ECG1
Comment arrive-tu à trouver le nombres de périodes(N)?
Pour ECG1 t'en trouves 4 mais moi j'en trouve 12 ...
J'ai pas compris :$
Merci d'avoir répondu
