Vérification - simplification loi de Kirchhoff.

Posté par
Filter
20-01-13 à 18:54

Bonsoir,

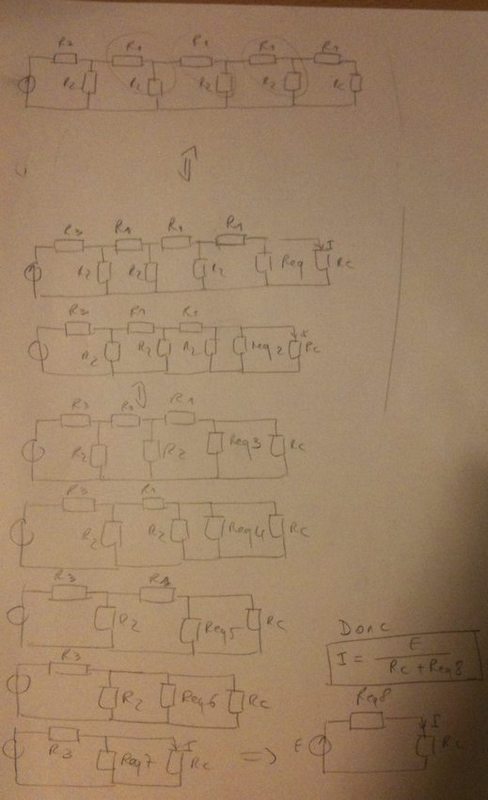

Pourriez-vous vérifier si la simplification de mon circuit est bonn afin que je puisse déterminer l'expression de I en fonction de Rc, pour au final déduire la tension aux bornes de la résistance Rc.

Merci d'avance.

Vérification - simplification loi de Kirchhoff.

Vérification - simplification loi de Kirchhoff.

** énoncé effacé ; image laissée **

Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum

Posté par
Filter
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 19:42

Je dois simplement simplifier le circuit afin que je puisse déterminer l'expression de I en fonction de Rc. C'est l'énoncé en question.

Posté par
Aragorn
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 20:01

Bonsoir,
Pour moi, les simplifications appliquées sont totalement fausses.

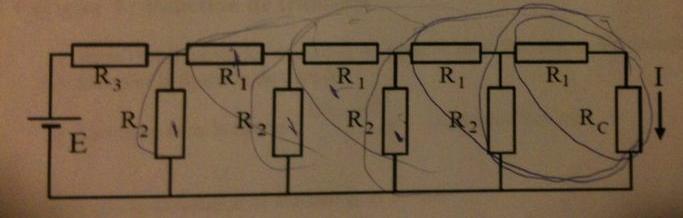

En effet, comment remplacer les 2 résistances R1 et la résistance R2 de droite par une résistance Req en parallèle ?
A mon avis, la seule façon de le faire est d'appliquer le théorème de Thévenin de façon répétitive à partir du générateur. Mais il faut l'appliquer un certain nombre de fois !...
La structure du circuit me fait penser à une résistance itérative mais ça n'a peut-être pas de rapport...

Posté par
Filter
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 20:48

Je dois uniquement utiliser les lois de Kirchhoff pour simplifier ce schéma. Je ne dois donc pas toucher à Rc, puisqu'il me faut l'expression de cette dernière avec I.

Donc, tout à droite, à la première étape, je combine R1 et R2 par Req puisqu'elles sont en parallèle tout en laissant Rc tout à droite. Etc.

Posté par
Aragorn
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 21:13

Dans ce cas (ça va être laborieux ! ), il faut utiliser la formule du diviseur de courant. Comme il y a beaucoup de résistances identiques, il va sans doute y avoir une certaine répétition...
Je répète que la 1ère "simplification" que tu as faite, est fausse.

Posté par
Aragorn
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 21:16

Si tu veux faire comme tu as voulu commencer, il faut remplacer Rc, R1 et R2 par uen résistance Req1 et recommencer le processus jusqu'à la gauche...
Mais ça m'étonnerait que tu t'en sortes...

Posté par
Filter
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 21:52

Si je procède comme tu m'dis, en remplaçant Rc, R1 et R2, je perds Rc. Or je dois exprimer I en fonction de Rc...

Posté par
Aragorn
re : Vérification - simplification loi de Kirchhoff. 20-01-13 à 21:54

Oui mais le courant qui passe dans Rc est le même que dans R1 (la plus à droite).
Donc si tu trouves le courant dans R1 + Rc, tu as le courant dans Rc.
