d'après la valeur du poids tu peux déduire l'echelle de représentation des vecteurs .
c'est à dire :si  0,5cm-------> 80daN  utilises la règle pour s'assurer.
puis tu mesures la longueur du vecteur qui représente , utilises la règle de trois pour trouver sa valeur.meme chose pour l'autre vecteur.

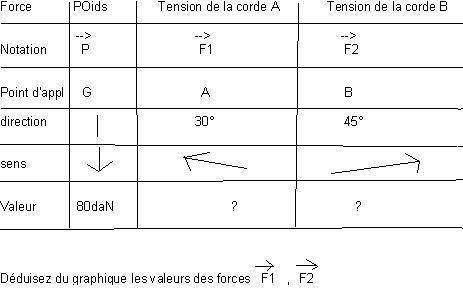

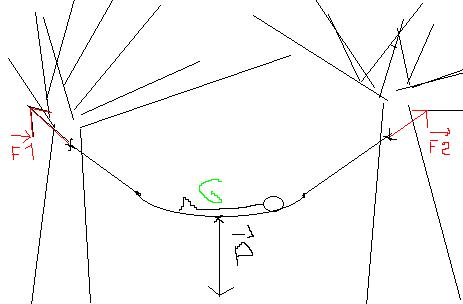

Bonjour quand tu dis utilisé la règle sa ne serre a rien car on me demande d'en déduire a partir du graphique mais il n'y a pas de graphique on a juste un dessin d'une personne étant sur un hamac pesant 80 dan échelle 1cm pour 10dan    et relier par un câble en tension au point A situé en haut d'un arbre et   et relier aussi par un câble en tension sur le point B voila a quoi je dois me fier a un dessin qui n'est pas a l'échelle . Je sais qu'il faut utiliser une règle ou on utilise  X =   cos
                                            Y =   sin
Mais je ne suis pas sur que se soit ça. D'autre avis svp.

Bonjour quand tu dis utilisé la règle sa ne serre a rien car on me demande d'en déduire a partir du graphique mais il n'y a pas de graphique on a juste un dessin d'une personne étant sur un hamac pesant 80 dan échelle 1cm pour 10dan,  F1 et relier par un câble en tension au point A situé en haut d'un arbre et, F2 et relier aussi par un câble en tension sur le point B voila a quoi je dois me fier a un dessin qui n'est pas a l'échelle .
Je sais qu'il faut utiliser une règle ou on utilise
X =     cos
Y =     sin
Mais je ne suis pas sur que se soit ça. D'autre avis svp.

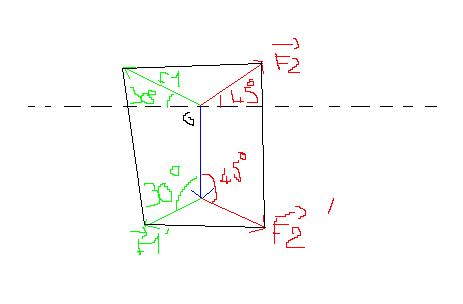

Si sa peut vous aidez un peu plus

Svp je bloque complet la

salut:
je viens de comprendre ta question.
il s'agit de l'équilibre d'1 corp sous l'action de 3 forces.



c'est bien ça?

oui sa donne ca mais on me demande de donner les valeur des deux force manquante et c la ou je bloque merci de ta rep

tu trace le polygone des forces tout en respectant les angles
commences par tracer le vecteur de longueur 10cm (car 1cm pour 10daN)et P=10daN.
puis à son extremité en bas tu traces la direction de ensuite la direction de te permettra de compléter ton polygone.c'est un peu difficile .mais tu essayes tout d'habord.

ca nn

Tu dois respecter les étapes suivante,car le polygone ne se trace pas n'importe comment.

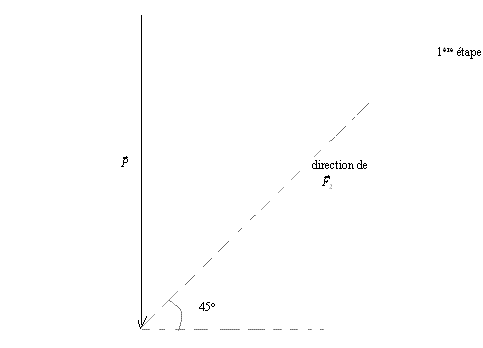

1ère étape:

le poids P=10  déca N      or 1cm---> 1  déc N
donc 10cm .

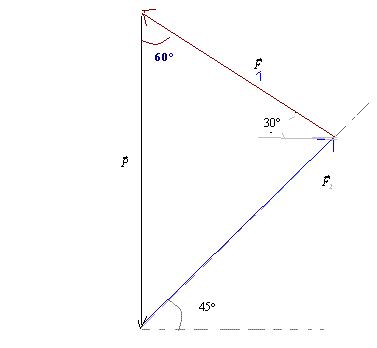

L e vecteur F1  doit etre représenté à l'extremité de F2 de façon que le polygone soit fermé.
alors il doit former avec le la direction du poids 60°
donc tu dois commencer à le tracer à prtir de l'extrémité du poids après avoir définie l'angle 60°  jusqu'à ce qu'il se coupe avec la direction de F2 qu'on a déjà tracer.

il sufit maintenant d'utiliser l'echelle et la règle pour avoir les intensité de et

ok ben je te remercie de ton aide

tu dois faire le schéma et donner les valeurs des résultats que tu as obtenu .

oki je vais le faire se soir merci encor

bon courage
