Bonjour,
Mon frère est en quatrième et il doit résoudre cet exercice :
Le circuit électrique d'une tension de 12V du scooter de Marion comporte deux lampes ( une avant et une arrière) et un démarreur ( moteur électrique ). L'ensemble est relié à la batterie d'accumulateurs du scooter. Tous. Ces dipôles sont reliés à la carcasse métallique appelée masse.
1) ce circuit comporte t'il des dipôles en série ou en dérivation ? Il répond en dérivation.
2) qu'elle est la tension entre les dipôles de chaque lampe et du moteur ? Il répond qu'elle est de 12 V car les dipôles sont branchés en dérivation et en dérivation il applique la loi d'unicité des tensions pour justifier sa réponse.
3) La masse est elle un nœud du circuit ? Justifie ta réponse.
C'est là que mon frère à un problème et je ne sais pas l'aider car on ne sait pas quel est le rôle de la masse ?
Merci d'avance pour votre aide cela permettra à mon frère de finir son exercice.

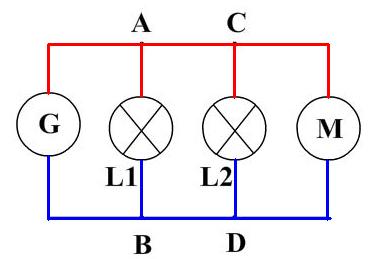

Oui bien sûr puisque A et C sont équipotentiels et peuvent être confondus . Ils sont différentiés uniquement pour différentier les branches AB et CD .
Cordialement

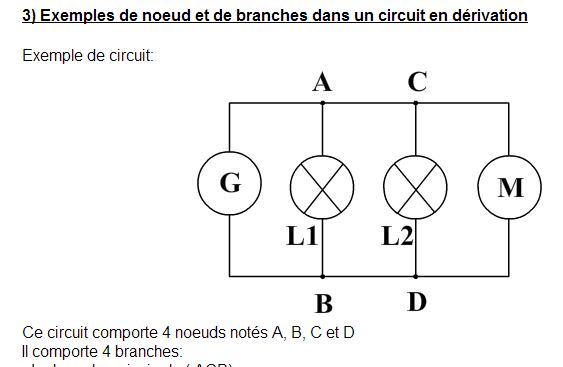

Donc si je comprends bien vos schémas, la masse est bien un nœud du circuit . Mais quel rôle joue t-elle ?
Ah oui effectivement maintenant que vous le précisez je vois que je n'vais qu'à regarder la figure. En tout cas, merci vraiment beaucoup à tous les deux Les explications étaient très faciles et cela m'a permis de comprendre et terminé mon exercice. Vraiment merci beaucoup.
